Işıklı Tavan Vantilatörleri Kurulum Gereksinimleri ve Sınırları

Işıklı tavan vantilatörleri, hem vantilatör montajını hem de ışık bağlantısını kapsayan kurulum gereksinimleri gerektirir. Uygun bir kurulum, destek, boşluk, kablolama, montaj ve yerel elektrik koşullarının kalifiye bir elektrikçi gerektirip gerektirmediğine bağlıdır.

Temel sorun yalnızca aydınlatma armatüründe güç olup olmadığı değildir. Işıklı bir tavan vantilatörü ayrıca hareketi kaldırabilecek bir montaj noktasına, vantilatöre uygun bir kutuya veya uygun yapısal desteğe, vantilatör motoru ve ışık çalışmasına hizmet edebilecek kablolamaya ve kanatlar, gövde ve ışık sarkması için yeterli boşluğa ihtiyaç duyar. Kurulum kontrollerinden önce daha geniş seçim bağlamı için, ışıklı tavan vantilatörleri ana rehberi'ni kullanın.

Mevcut bir aydınlatma armatürünün değiştirilmesi yalnızca mevcut ışık noktası aynı zamanda vantilatör yükü, kontrol ihtiyaçları ve oda aralığı için hazırsa mümkün olabilir. Mevcut güç, yapısal hazırlığı kanıtlamaz, bu nedenle ilk sınır, tavan noktasının yalnızca ışık için mi yoksa aynı zamanda vantilatör için de uygun mu olduğudur.

Bir sonraki kontrol, konumu koşul bazlı bir uyum sorunu olarak ele almalıdır: kurulum yöntemi seçilmeden önce destek, boşluk, kablolama ve montaj doğrulanmalıdır.

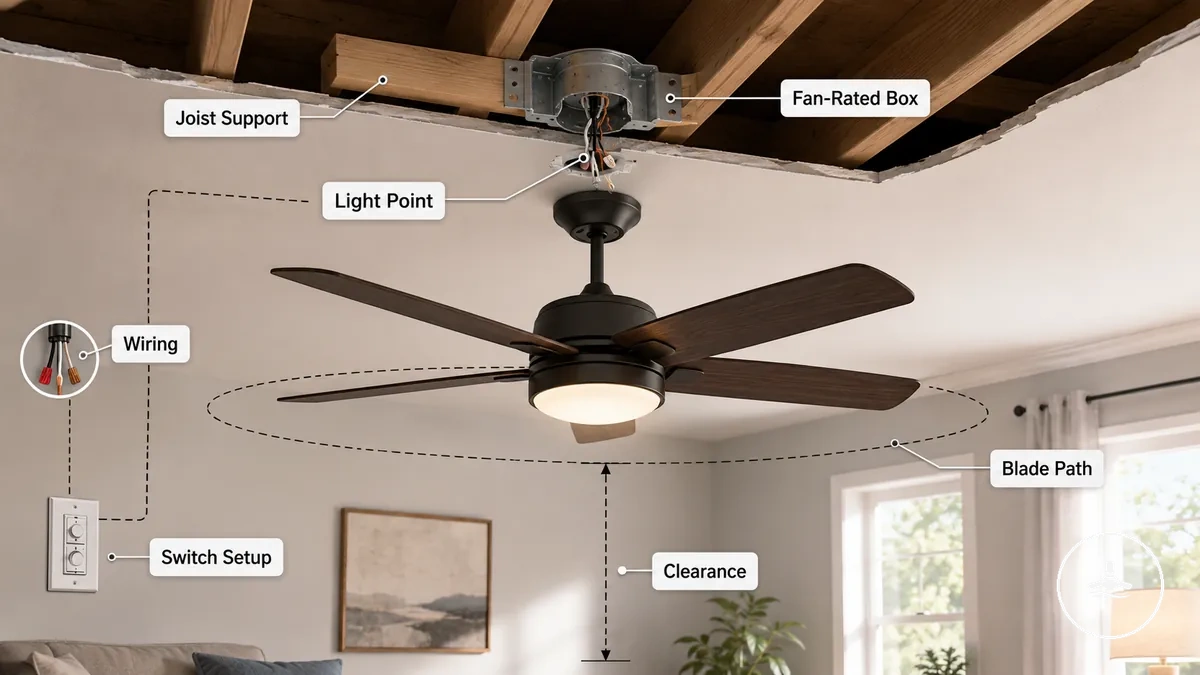

Bir aydınlatma armatürünü değiştirmeden önce kurulum koşulları

Bir aydınlatma armatürünü ışıklı tavan vantilatörü ile ancak konum, destek, kablolama, anahtar düzeni ve boşluk uygun olduğunda değiştirebilirsiniz. Mevcut ışık noktası bir başlangıç noktası olabilir, ancak tavanın hareket halindeki bir vantilatör için hazır olduğunu kanıtlamaz.

Mevcut bir ışık noktası güç sağlayabilir, ancak yine de vantilatöre uygun yapısal destekten yoksun olabilir. Elektrik kutusunun, vantilatöre uygun bir kutu olması, uygun bir kirişe veya desteğe sabitlenmesi ve vantilatör ile ışığın temas riski olmadan çalışabileceği bir konuma yerleştirilmesi gerekebilir. Kablolama ve anahtar düzeninin de gözden geçirilmesi gerekir çünkü vantilatör hızı, ışık çalışması ve ayrı kontrol, mevcut devreye ve kontrol düzenine bağlı olabilir.

Değiştirme işlemini uygun kabul etmeden önce destek ve boşluk kontrol edilmelidir. Mevcut ışık noktasını ışıklı tavan vantilatörü için kullanmadan önce bu kurulum koşullarını doğrulayın:

• Armatür konumu: montaj noktası, vantilatörü hava akışı, kanat yolu ve ışık sarkmasının oda boşluğu sorunu yaratmadan çalışabileceği bir yere yerleştirmelidir.
• Elektrik kutusu türü: tavan kutusu vantilatöre uygun olmalı veya vantilatör montajının desteği ve hareketi için uygun olduğu onaylanmalıdır.
• Yapısal destek: montaj noktası, yalnızca hafif hizmet tipi bir kutuya güvenmek yerine bir kirişe, desteğe veya uygun yapısal sabitlemeye bağlanmalıdır.
• Anahtar düzeni: anahtar ve kontrol düzeni, ayrı kontrol veya uzaktan alıcı gerektiğinde amaçlanan vantilatör ve ışık kontrolüyle eşleşmelidir.
• Tavan malzemesi: tavan yüzeyi, zayıf desteği, hasarlı malzemeyi veya belirsiz sabitleme noktalarını gizlemeden güvenli montaja izin vermelidir.
• Kirişe erişim: çerçeveye veya bir desteğe erişim, konumun güvensiz varsayımlar olmadan vantilatöre hazır hale getirilip getirilemeyeceğini etkileyebilir.
• Oda boşluğu: kanat yolu, duvar mesafesi, mobilya konumu ve ışık sarkması, vantilatör ve ışık montajı için yeterli kullanılabilir boşluk bırakmalıdır.

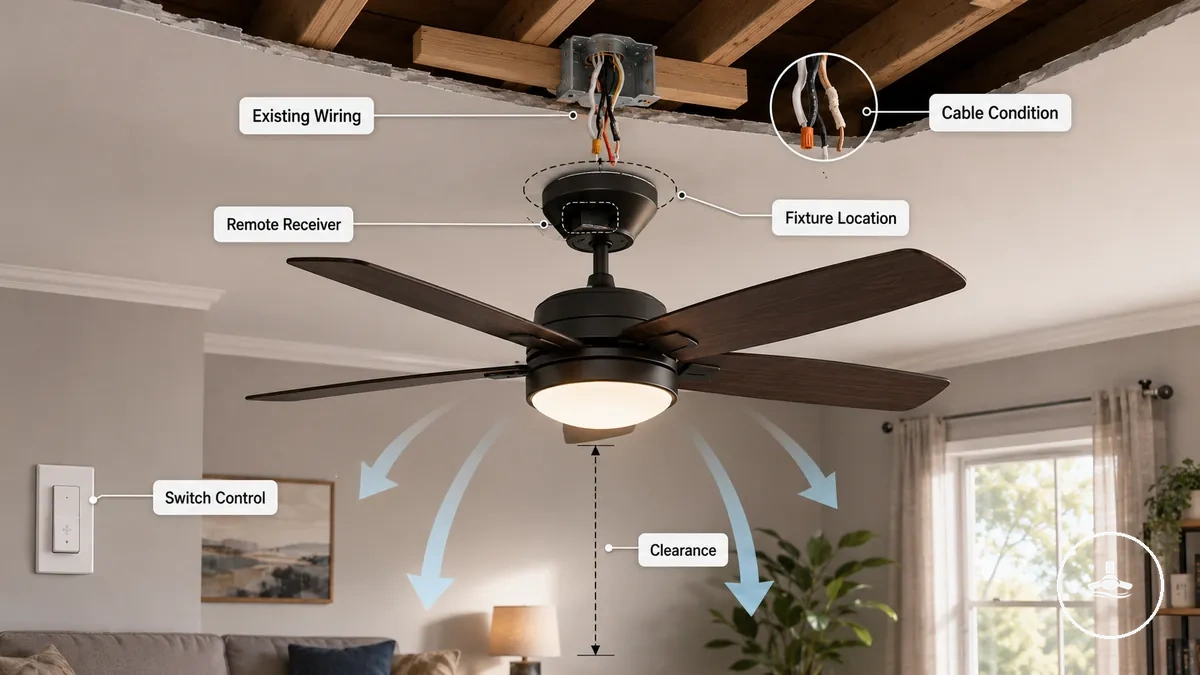

Mevcut kablolama, anahtar kontrolü ve armatür konumu sınırları

Mevcut kablolama, anahtar kontrolü ve armatür konumu, bir aydınlatma armatürünü ışıklı tavan vantilatörü ile değiştirmenin basit, sınırlı veya değişiklik gerektirebilecek olup olmadığını belirler. Yalnızca elektrik kablolarının varlığı, kurulumun amaçlanan vantilatör ve ışık çalışması için hazır olduğunu doğrulamaz.

Mevcut kablolama, kablo durumuna ve anahtar düzenlemesine bağlı olarak gerekli kontrol düzeninin yalnızca bir kısmını destekleyebilir. Uzaktan alıcı yerleşimi ayrıca mevcut kutu içi boşluğuna da bağlı olabilir. Armatür konumu, güç zaten mevcut olsa bile uygun hava akışı ve boşluk sağlamalıdır.

• Anahtar kontrolü: duvar anahtarı, amaçlanan vantilatör ve ışık kontrol düzenine uygun olmalıdır; ayrı vantilatör ve ışık kontrolü mevcut kablolamaya bağlı olabilir.
• Uzaktan alıcı: kutu içindeki mevcut alıcı alanı, uzaktan alıcının takılıp takılamayacağını sınırlayabilir.
• Kablo durumu: kablo durumu belirsiz olduğunda mevcut kablolamanın incelenmesi gerekebilir.
• Armatür konumu: armatür noktası uygun hava akışını desteklemeli ve kanat yolu için yeterli boşluk sağlamalıdır.
• Boşluk: yakındaki duvarlar, mobilyalar veya tavan özellikleri kurulumdan sonra vantilatör hareketini veya ışık konumunu kısıtlamamalıdır.

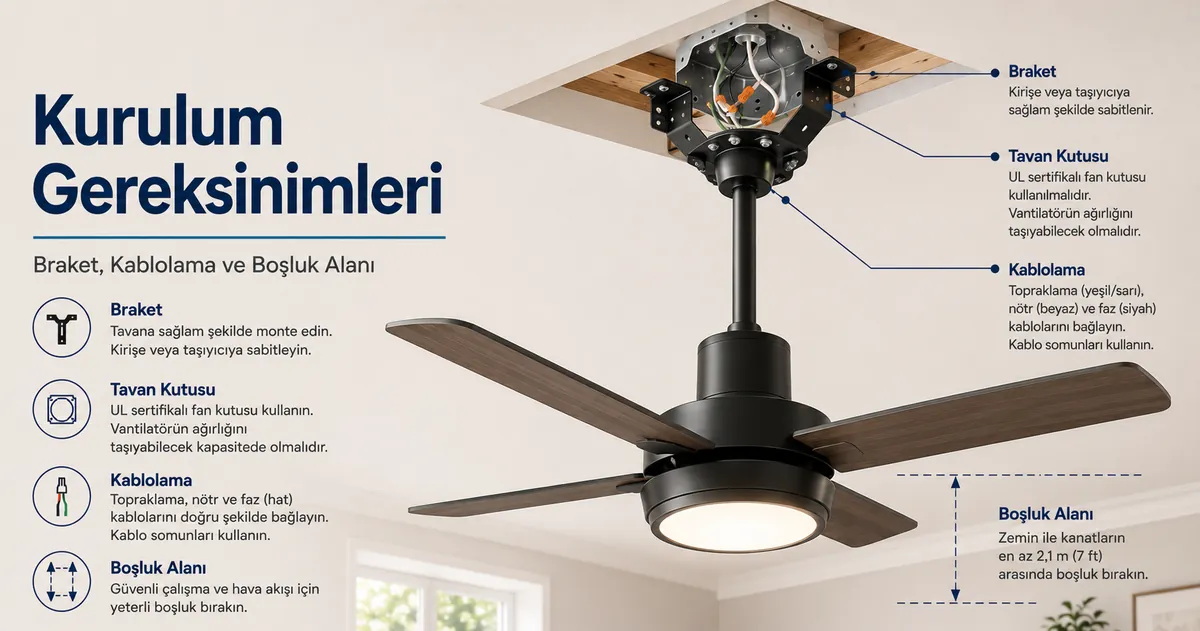

Tavan yapısı ve vantilatöre uygun kutu gereksinimleri

Hareket halindeki bir vantilatörü destekleyen bir tavan noktası, standart bir ışık bağlantısı yerine vantilatöre uygun destek gerektirir. Bir montaj noktasının uygun olup olmadığı tavan yapısına, vantilatöre uygun kutuya, çerçeve bağlantısına ve montajın desteklenme şekline bağlıdır.

Vantilatöre uygun bir kutu, yalnızca standart bir tavan kutusuna güvenmek yerine bir kiriş veya destek gibi uygun yapısal destekle çalışmak üzere tasarlanmıştır. Montaj noktası, normal çalışma sırasında vantilatör ağırlığını ve titreşim yükünü yönetebilmesi için uygun çerçeve aracılığıyla sabitlenmelidir. Buna karşılık, hafif hizmet tipi bir buat kutusu, bir tavan vantilatörünün hareket ve destek gereksinimleri için uygun olmadan elektrik bağlantısı sağlayabilir.

Kesin uygunluk vantilatöre, tavan yapısının durumuna ve yerel kurulum gereksinimlerine göre değişebilir. Doğaçlama yapısal destekten kaçınılmalıdır çünkü montaj noktası varsayımlardan ziyade kurulum koşullarına uygun olmalıdır.

Destek Parçası	Yük Taşıma Özelliği	Kabul Edilebilir Durum veya Kurulum Riski
Vantilatöre uygun kutu	Vantilatör hareketini ve titreşim yükünü desteklemek için tasarlanmıştır	Doğru şekilde takıldığında uygun olabilir; standart bir buat kutusu kurulum riski oluşturabilir.
Tavan kutusu bağlantısı	Bir kirişe veya desteğe güvenli sabitleme	Destek, yalnızca tavan kutusuna değil, uygun yapısal sabitlemeye bağlıdır.
Tavan yapısı	Montaj noktasında sağlam çerçeve	Zayıf veya hasarlı çerçeve kurulum uygunluğunu azaltabilir.
Vantilatör ağırlığı ve hareketi	Sürekli titreşim yükü	Destek gereksinimleri vantilatöre, tavan durumuna ve kurulum bağlamına göre değişir.
Tavan malzemesi	Uyumlu yapısal destek	Yüzey malzemesi tek başına vantilatöre hazır bir montaj noktasını doğrulamaz.
Çerçeveye erişim	Bir kirişe veya desteğe bağlantı	Sınırlı erişim, mevcut kurulum yöntemlerini kısıtlayabilir.

Buat kutusu desteği ve tavan kirişi bağlantısı

Buat kutusu, bir tavan vantilatörünü desteklemek için kullanılmadan önce, bir tavan kirişi veya destek gibi uygun bir yapısal desteğe bağlanmalıdır. Vantilatöre uygun olduğunu belirten etiket ve güvenli yapısal sabitleme, standart bir ışık bağlantısı yerine vantilatör hareketi için tasarlanmış bir montaj noktasının belirlenmesine yardımcı olur.

Eski buat kutuları veya gizli sabitlemeler daha fazla inceleme gerektirebilir çünkü yalnızca görünüm uygunluğu doğrulamayabilir. Vantilatöre uygun etiketi yararlı bir gösterge olabilir, ancak destek belirsiz olduğunda bir tavan kirişine veya desteğe bağlantı, güvenli bağlantı elemanları ve montaj noktasının durumu da dikkate alınmalıdır.

• Vantilatöre uygun etiketi: buat kutusunun vantilatör desteği için tanımlandığını doğrulayın; bu, yalnızca ışık amaçlı bir kutu kullanma riskini azaltır.
• Tavan kirişi veya destek: buat kutusunun, titreşim yükü altında hareketi azaltmak için yapısal çerçeveye güvenli bir şekilde sabitlendiğini onaylayın.
• Bağlantı elemanları: bağlantı elemanlarının güvenli göründüğünü kontrol edin; gevşek bağlantı istenmeyen harekete izin verebilir.
• Hareket: montaj noktasında fark edilir hareket, kurulumdan önce yapısal desteğin değerlendirilmesi gerektiğini gösterebilir.
• Yalnızca alçıpan desteği: buat kutusu yalnızca alçıpana dayanıyor gibi görünüyorsa, yapısal bağlantının doğrulanması gerekebilir; çünkü yüzey tek başına uygun desteği doğrulamaz.

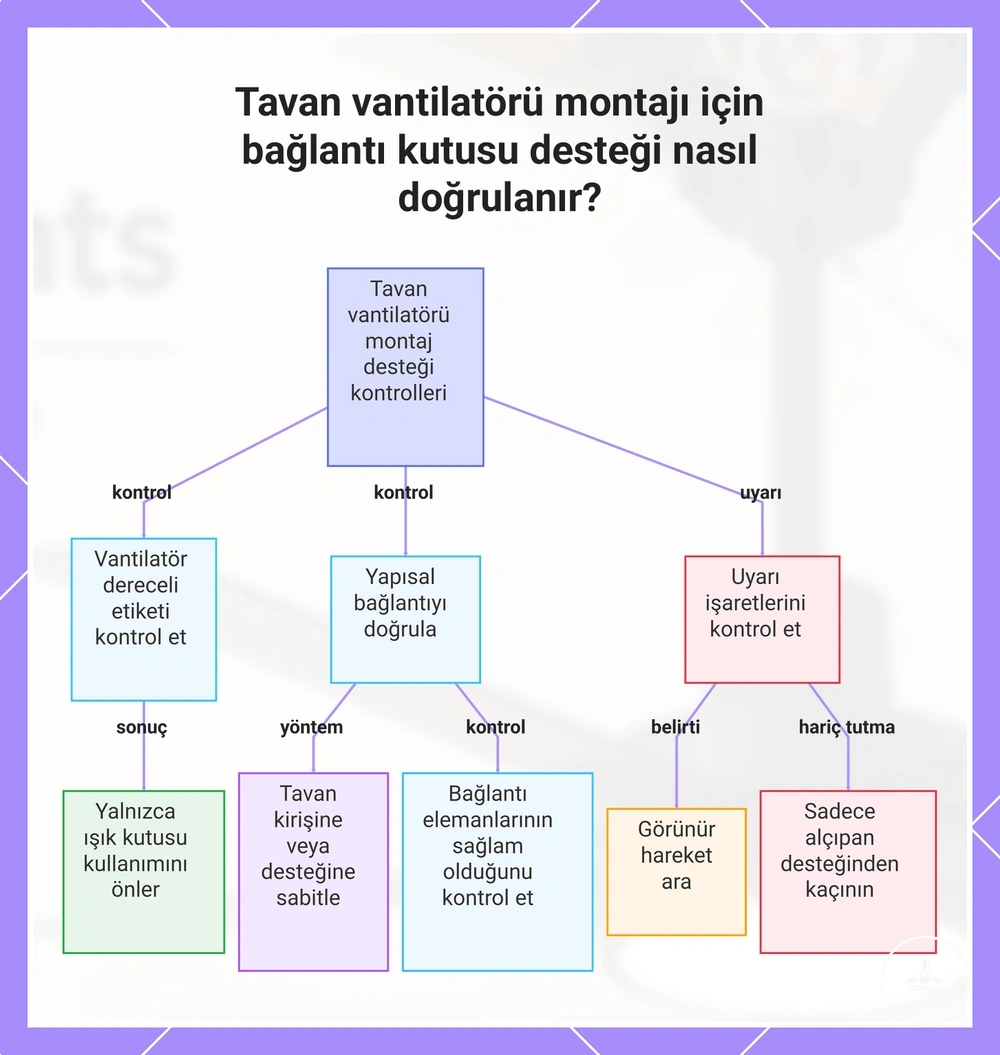

Bu şema, bir bağlantı kutusunun tavan vantilatörü montajı için uygun şekilde desteklenip desteklenmediğini onaylamak için gereken temel kontrolleri gösterir.

Montaj braketi ve donanım gereksinimleri

Bir montaj braketi, vantilatör montajını vantilatöre uygun destek noktasına aktararak çalışma sırasında yük aktarımını ve titreşimi kontrol etmeye yardımcı olur. Montaj braketi destek noktasıyla eşleşmelidir çünkü montaj donanımı zayıf tavan desteğini telafi edemez.

Montaj donanımı vantilatör, kutu ve seçilen montaj yöntemiyle eşleşmelidir. Uyumluluk, sarkıt çubuklu ve tavana montaj kurulumları arasında farklılık gösterebilir ve varsa emniyet kablosu yalnızca vantilatör ve üretici talimatları kapsamında geçerli olduğunda kullanılmalıdır.

Kurulumdan önce montaj donanımını doğrulayın:

• Montaj braketi: montaj braketinin, uygun yük aktarımı ve titreşim kontrolünü sağlamak için vantilatöre uygun destek noktasıyla eşleştiğini onaylayın.
• Verilen vidalar ve bağlantı elemanları: vantilatör için tasarlanmış verilen vidaları ve uyumlu bağlantı elemanlarını kullanın çünkü genel donanım montaj koşuluna uygun olmayabilir.
• Kutu: kutunun montaj braketine doğru şekilde oturduğunu ve amaçlanan kurulum için uygun boşluk sağladığını kontrol edin.
• Sarkıt çubuk veya tavana montaj: montaj donanımının, iki yöntemi birbirinin yerine kullanılabilir olarak ele almak yerine seçilen sarkıt çubuk veya tavana montaj arayüzüyle eşleştiğini doğrulayın.
• Emniyet kablosu: varsa, emniyet kablosunun vantilatör ve montaj yöntemi için uygun olduğunu, üretici talimatları sağlanmışsa bunlara uygun olarak onaylayın.

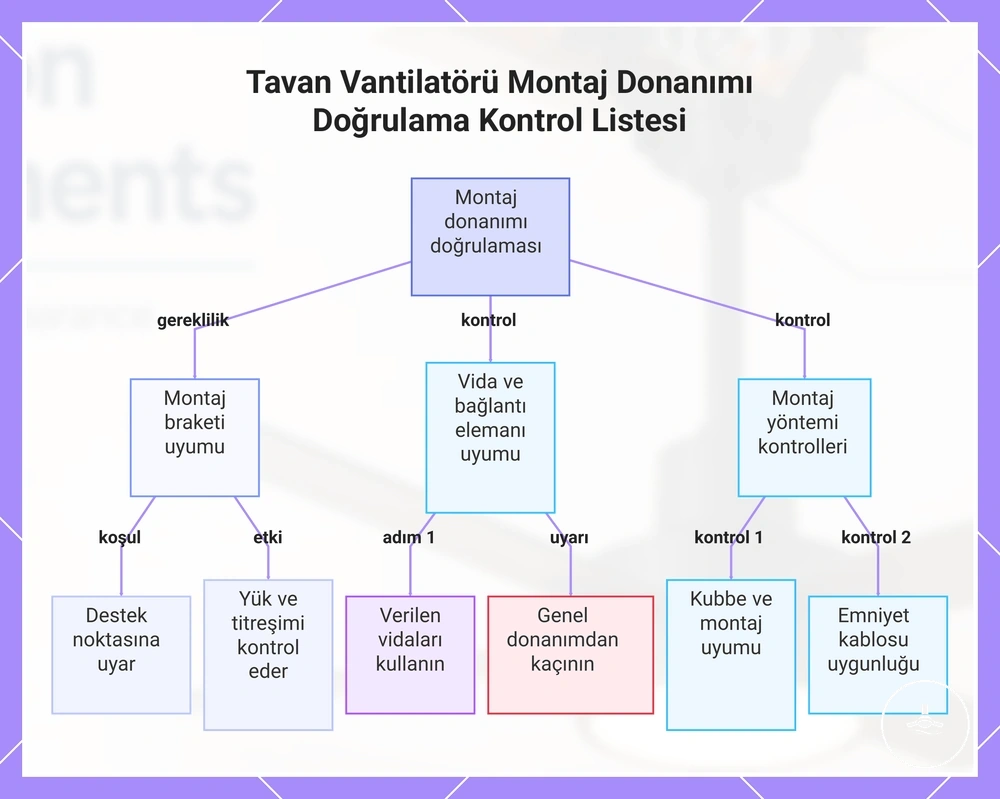

Bu grafik, tavan vantilatörü montaj donanımının kurulum öncesi uyumluluk kontrollerini, braket uyumu, bağlantı elemanı kullanımı ve montaj yöntemi doğrulamasını kapsar.

Güvenli vantilatör ve ışık yerleşimi için boşluk sınırları

Boşluk sınırları, yalnızca kanat yolu, ışık, duvarlar, kapılar ve mobilyalar kurulumdan sonra temas veya baş mesafesi riski oluşturmadığında uygundur. Işıklı bir tavan vantilatörü odanın ortasında olabilir, ancak çevredeki duvarlar, dolaplar, kapılar veya mobilyalar güvenli çalışmayı engelliyorsa kurulumu yine de uygunsuz hale getirebilir.

Aşağıdaki tablo, boşluk koşullarını yer boşluğu, duvar boşluğu, kanat yolu ve ışık engeline göre düzenler. Her vantilatör parçasını boşluk özelliğine bağlar; potansiyel çarpışma riski veya hava akışı engeli bu sayede kurulumdan önce değerlendirilebilir.

Kesin boşluk sınırları vantilatör modeline, oda düzenine, tavan yüksekliğine, ışık kiti sarkmasına ve geçerli kurulum kılavuzuna bağlıdır. Merkezi bir armatür noktasının her yönde yeterli boşluk sağladığını varsaymak yerine, kurulumdan önce mevcut alanı doğrulayın.

Vantilatör Parçası	Boşluk Özelliği	Kabul Edilebilir Durum veya Çarpışma Riski
Kanat yolu	Duvar boşluğu	Kanat hareketi, çarpışma riskini azaltmak için yakındaki duvarlardan uzak kalmalıdır.
Vantilatör montajı	Yer boşluğu	Baş mesafesi oda ve kurulum koşulları için uygun kalmalıdır.
Işık kiti sarkması	Yerleşim boşluğu	Işık, armatürün altındaki normal hareketi engellememelidir.
Kapı ve dolap açılma alanı	Engelleme bölgesi	Açılan kapılar veya dolaplar kanat yoluna veya ışık alanına girmemelidir.
Mobilya	Hava akışı engeli	Büyük mobilyalar, vantilatöre yakın konumlandırıldığında hava akışını azaltabilir veya temas riskini artırabilir.

Kurulumdan önce daha kapsamlı bir değerlendirme için ağırlık ve boşluk güvenlik listesi, oda boşluğu koşullarının yanında destekleyici kontrolleri düzenlemeye yardımcı olabilir.

Zemin, duvar ve tavan boşluk kontrolleri

Zemin, duvar ve tavan boşluk kontrolleri, ışıklı bir tavan vantilatörünün temas veya baş mesafesi sorunu olmadan oda hacmine uyup uymadığını doğrular. Kabul edilebilir aralık, vantilatör boyutlarına, oda düzenine ve yakındaki engel bölgelerine bağlıdır.

Her kontrol, kurulum devam etmeden önce kanat temasını, azalan baş mesafesini veya mobilya ve kapı açılma alanından kaynaklanan müdahaleyi önlemek için vantilatörün kanat yolunu, ışık abajur derinliğini ve çevredeki temas bölgelerini incelemelidir. Vantilatör ve ışık çevresindeki kullanılabilir alanı doğrulamak için bu boşluk kontrollerini kullanın:

• Zemin boşluğu: baş mesafesinin oda için kullanılabilir kaldığını doğrulamak için kanatların ve ışığın altındaki alanı ölçün veya değerlendirin.
• Duvar boşluğu: vantilatör dar bir temas bölgesi içinde çalışmasın diye kanat yolundan yakındaki duvarlara olan mesafeyi gözlemleyin.
• Tavan boşluğu: vantilatör ve ışık engelsiz durabilsin diye motor muhafazası, kutu ve tavan alanı çevresindeki boşluğu kontrol edin.
• Işık abajur derinliği: ışık abajur derinliğini tavan yüksekliğiyle karşılaştırın çünkü daha derin bir ışık, armatürün altındaki baş mesafesini azaltabilir.
• Kapı açılma alanı: yakındaki kapıları veya dolapları açarak kanat yoluna veya ışık alanına girmediğini doğrulayın.
• Mobilya yakınlığı: vantilatörün yakınındaki büyük mobilyaları gözlemleyin çünkü yakındaki nesneler hava akışını kısıtlayabilir veya temas riskini artırabilir.

Alçak tavan ve tavana montaj kurulum sınırları

Tavana montaj kurulumu, tavanın altındaki sarkmayı azaltabilir ancak destek veya boşluk gereksinimlerini ortadan kaldırmaz. Uygunluk, mevcut tavan yüksekliğine, kanat boşluğuna, ışık kiti derinliğine ve montaj noktasındaki kurulum koşullarına bağlıdır.

Hugger vantilatör veya diğer alçak profilli montaj, vantilatör ile tavan arasındaki mesafeyi azaltmaya yardımcı olabilir, ancak azaltılmış sarkma bir hava akışı ödünleşimine yol açabilir. Kanat boşluğu ve ışık kiti derinliği yine de değerlendirilmelidir çünkü mevcut baş mesafesi ve kullanılabilir alan oda düzenine ve vantilatör boyutlarına göre değişir.

Aşağıdaki karşılaştırma, kalan kurulum sınırlarının yanında azaltılmış sarkmanın faydasını gösterir. Bir montaj yaklaşımı seçmeden önce alçak tavan kurulum sınırları bölümünü kontrol edin.

Azaltılmış Sarkmanın Faydası	Kalan Kurulum Sınırları
Tavana montaj veya bir hugger vantilatör, vantilatörü tavana daha yakın konumlandırabilir.	Tavan yüksekliği, destek, kanat boşluğu ve ışık kiti derinliği kurulum için uygun olmalıdır.
Daha düşük bir profil, bazı odalarda mevcut baş mesafesini iyileştirebilir.	Azaltılmış sarkma, vantilatör tasarımına ve oda düzenine bağlı olarak bir hava akışı ödünleşimi içerebilir.

Sarkıt çubuk ve eğimli tavan kurulum koşulları

Sarkıt çubuk ve eğimli tavan kurulumu, tavan açısına, tavan adaptörü uyumluluğuna, montaj desteğine ve mevcut boşluğa bağlıdır. Açılı bir montaj, uyumlu donanım gerektirir ve montaj noktası kurulum için uygun destek sağlarken uygun kanat seviyelemesine izin vermelidir.

Tavan açısı ve sarkıt çubuk uzunluğu, kanat seviyelemesini, ışık asılma yüksekliğini ve vantilatör çevresindeki boşluğu etkiler. Uygun sarkma uzunluğu, tek bir tavsiyeden ziyade vantilatör modeline, oda boyutlarına, kutu uyumluluğuna ve mevcut montaj noktasındaki koşullara bağlıdır.

Mevcut kurulum noktasının uygun olup olmadığını değerlendirmek için bu kriterleri kullanın. Bu kurulum kontrolünün ötesinde daha kapsamlı bilgi için eğimli tavan kurulumu bölümüne bakın.

• Tavan açısı: eğimli tavan veya yüksek eğimli tavan açısının amaçlanan açılı montaj için uygun olduğunu onaylayın çünkü montaj uygulanabilirliği tavan açısına göre değişebilir.
• Tavan adaptörü: tavan adaptörü veya eğim adaptörünün montaj noktası ve kutu ile uyumlu olduğunu doğrulayın çünkü adaptör uyumu kurulum uygulanabilirliğini etkiler.
• Sarkıt çubuk ve kanat seviyelemesi: seçilen sarkıt çubuğun, kurulum koşulları için uygun kanat seviyelemesini ve uygun boşluğu destekleyebildiğini onaylayın.
• Kutu uyumluluğu: kutunun açılı montaj düzeniyle uyumluluğunu kontrol edin çünkü kutu tavan açısına ve montaj donanımına uygun olmalıdır.
• Işık asılma yüksekliği: bitmiş ışık asılma yüksekliğini değerlendirin çünkü birleşik sarkıt çubuk ve ışık montajı baş mesafesini ve kullanılabilir boşluğu etkileyebilir.

Vantilatör ve ışık çalışması için elektriksel hazırlık

Elektriksel hazırlık, montaj noktasının fiziksel olarak uygun olduğu onaylandıktan sonra vantilatör motoru ve ışık çalışmasının güvenli bir şekilde beslenebileceği, kontrol edilebileceği ve bağlanabileceği anlamına gelir. Güç izolasyonu, devre uygunluğu, kablo durumu ve amaçlanan kontrol düzeni, elektrik bağlantı çalışmaları başlamadan önce çözülmelidir.

Elektrik beslemesi, kontrol kablolaması ve mevcut kutu içi alanı, vantilatör motoru ve ışık çalışmasının nasıl kontrol edilebileceğini etkiler. Duvar anahtarı düzeni, ayrı veya ortak vantilatör-ışık kontrolü, uzaktan alıcı yerleşimi ve sabit kablolamanın durumu, planlanan kurulumun uygun olup olmadığını etkileyebilir.

Aşağıdaki kontrol listesi, hazırlığı güç, kontrol, yük ve bağlantı ihtiyaçlarına göre düzenler. Yalnızca elektriksel hazırlığı belirler; karmaşık kablolama kararları ve geçerli yerel yönetmelik veya lisanslama gereksinimlerine uyulması gereken işler kalifiye bir elektrikçi gerektirebilir.

• Güç izolasyonu: elektrik bağlantı çalışmaları öncesinde elektrik beslemesi izole edilmelidir; bu, elektrik güvenliği riskini azaltır.
• Devre uygunluğu: devre, amaçlanan vantilatör motoru ve ışık çalışması için uygun olmalıdır çünkü uygun olmayan besleme koşulları güvenli çalışmayı etkileyebilir.
• Duvar anahtarı ve kontrol: duvar anahtarı, seçilen çalışma yönteminin planlandığı gibi işlev görebilmesi için amaçlanan ayrı veya ortak vantilatör-ışık kontrolünü desteklemelidir.
• Uzaktan alıcı: bu kontrol yöntemi kullanıldığında kutu, bir uzaktan alıcı modülü için yeterli alan sağlamalıdır.
• Kablo durumu: sabit kablolama uygun durumda olmalıdır çünkü hasarlı veya belirsiz kablolama, bağlantıdan önce daha fazla değerlendirme gerektirebilir.
• Yerel yönetmelik ve lisans: elektrik işleri, geçerli yerel yönetmelik veya lisanslama gereksinimlerine uygunluk gerektirebilir; bu, kuruluma bağlı olarak kalifiye bir elektrikçi gerektirebilir.

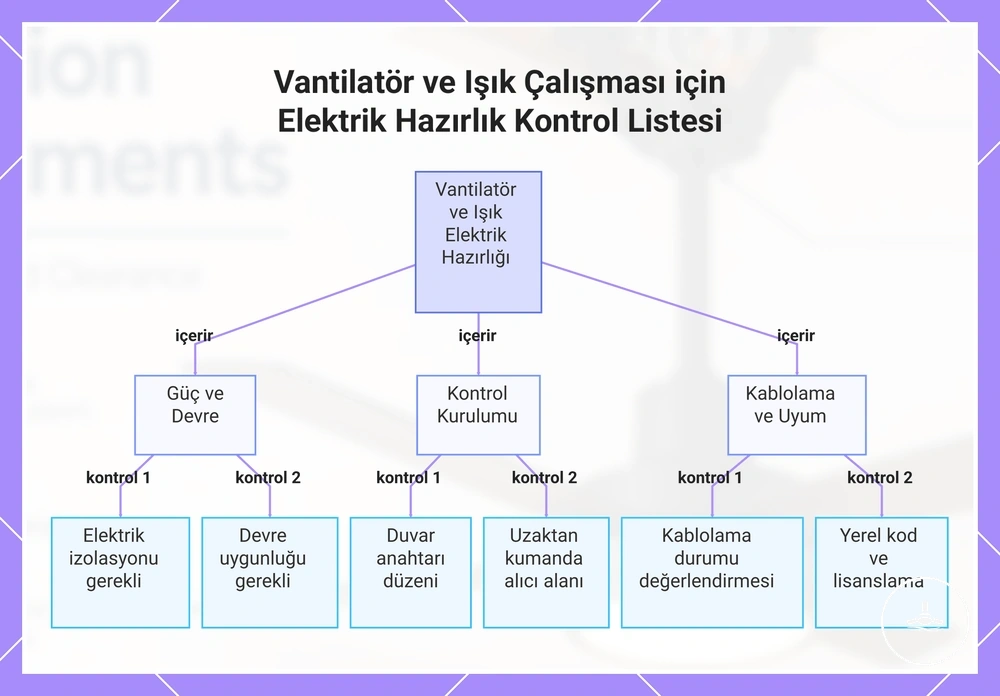

Bu şema, temel hazırlık kontrollerini güç ve devre, kontrol kurulumu ile kablolama ve uyum kategorilerine ayırır.

Güç izolasyonu, devre yükü ve yönetmelik kontrolleri

Elektrik bağlantı çalışmaları başlamadan önce güç izolasyonu, devre yükü ve yönetmelik kontrolleri tamamlanmalıdır çünkü bunlar şok, aşırı yük ve uyumluluk riskini azaltmaya yardımcı olur. Aşağıdaki kontrol listesi, elektrik testi veya bağlantı prosedürleri sağlamadan, kuruluma devam etmeden önce onaylanması gereken temel güvenlik kontrollerini belirler.

Yerel yönetmelik, uyumluluk gereksinimleri, lisans yükümlülükleri ve ıslak alan koşulları konuma göre değişebilir. Gerilim doğrulaması veya uyumluluk değerlendirmesi gerektiğinde, elektrik güvenliğini desteklemek için çalışmanın kalifiye bir elektrikçi tarafından yapılması gerekebilir.

• Güç izolasyonu ve devre kesici: bağlantı çalışmalarından önce doğru devre kesicinin izole edildiğini onaylayın; bu, şok riskini azaltmaya yardımcı olur.
• Gerilim doğrulaması: doğrulama gerektiğinde, kalifiye bir kişi tarafından yapılmalıdır çünkü yanlış doğrulama elektrik güvenliği riskleri oluşturabilir.
• Devre yükü: devre yükü ve devre kapasitesinin amaçlanan vantilatör motoru ve ışık çalışması için uygun olduğunu onaylayın; bu, aşırı yük riskini azaltmaya yardımcı olur.
• Islak alan koşulları: nem maruziyetinin mümkün olduğu durumlarda, geçerli yerel yönetmelik ve uyumluluk gereksinimlerinin dikkate alındığını onaylayın çünkü ek elektrik güvenliği koşulları geçerli olabilir.
• Yerel yönetmelik ve uyumluluk: elektrik çalışmaları devam etmeden önce geçerli uyumluluk veya lisans gereksinimlerini doğrulayın; bazı kurulumlar kalifiye bir elektrikçi gerektirebilir.

Işık kablolaması, uzaktan alıcılar ve duvar anahtarları

Kontrol düzeni, vantilatör ve ışığın nasıl bağlanıp çalıştırılabileceğini belirler. Işık kablolaması, duvar anahtarı düzeni ve varsa uzaktan alıcı, elektrik bağlantıları tamamlanmadan önce vantilatör hızını, ışık çalışmasını ve kurulum yolunu etkiler.

Mevcut ışık kablolaması, kutu içi alanı ve alıcı yerleşimi, vantilatör modeline ve mevcut devreye göre değişebilir. Uzaktan kumandalı bir kurulum, kutu içine takılı bir uzaktan alıcıya veya kontrol modülüne dayanabilirken, duvar kontrollü bir kurulum daha doğrudan mevcut duvar anahtarına ve kontrol kablolamasına bağlıdır. Daha ayrıntılı elektrik düzenleri için kablolama gereksinimleri bölümüne bakın.

• Ayrı kontrol: ayrı vantilatör ve ışık kabloları, mevcut anahtar düzenine bağlı olarak bağımsız vantilatör hızı ve ışık çalışmasına izin verebilir.
• Ortak anahtar: ortak bir anahtar, seçilen kontrol yapılandırması ayrı kontrolü desteklemedikçe her iki işlevi birlikte kontrol edebilir.
• Uzaktan alıcı: uzaktan alıcı veya kontrol modülü, mevcut kutu içi alanına sığmalıdır çünkü sınırlı alan kurulum hazırlığını etkileyebilir.
• Kısma uyumluluğu: kısma uyumluluğu LED ışığa, kontrol düzenine ve vantilatör tasarımına bağlıdır; bu nedenle her dimmer uygun olmayabilir.
• Kontrol yapılandırması: tek bir yapılandırmanın her kuruluma uygun olduğunu varsaymak yerine, kontrol düzenini mevcut ışık kablolamasına, duvar anahtarına ve kutu içi alanına göre seçin.

Işıklı tavan vantilatörü kurulum sırası

Kurulum sırası, yalnızca destek, boşluk ve elektriksel hazırlık doğrulandıktan sonra başlar. Doğru sırayı izlemek, hazırlık, montaj, bağlantı, kurulum ve testi düzenlemeye yardımcı olurken, ön koşul kontrolünü atlamaktan kaynaklanabilecek kurulum sorunları riskini azaltır.

Elektrik bağlantı gereksinimleri, kuruluma ve geçerli yerel gereksinimlere göre değişir. Kablo bağlantısı veya elektrik doğrulaması uzmanlık bilgisi veya uyumluluk gerektirdiğinde, çalışmanın kalifiye bir elektrikçi tarafından tamamlanması gerekebilir.

1. Hazırlık: Montaj noktasının uygun olduğu ve gücün izole edildiği onaylandıktan sonra mevcut armatürü çıkarın. Devam etmeden önce çalışma alanının hazır olduğunu doğrulayın.
2. Tavan kutusunun hazırlanması: Tavan kutusunun amaçlanan kurulum için uygun olduğunu ve güvenli bir şekilde desteklendiğini onaylayın. Montaj noktasının braket kurulumu için hazır olduğunu doğrulayın.
3. Montaj braketi: Montaj braketini amaçlanan montaj sürecini kullanarak takın. Vantilatör montajını desteklemeden önce güvenli bir şekilde takıldığını kontrol edin.
4. Vantilatör montajı: Vantilatör montajını montaj braketine yerleştirin ve sabitleyin. Elektrik çalışmalarına devam etmeden önce vantilatör gövdesinin uygun şekilde desteklendiğini doğrulayın.
5. Kablo bağlantısı: Kablo bağlantısını amaçlanan kontrol yapılandırmasını ve varsa alıcıyı kullanarak tamamlayın. Bu adım kalifiye bir elektrikçi gerektirebilir. Kutuyu kapatmadan önce tüm bağlantıların güvenli olduğunu doğrulayın.
6. Kanat ve ışık montajı: Kanat ve ışık montajını amaçlanan sırayla tamamlayın. Kanatların dengeli olduğunu ve tüm bileşenlerin güvenli bir şekilde takıldığını onaylayın.
7. Test: Gücü yalnızca kurulum tamamlandıktan sonra geri verin ve işlevsel bir test yapın. Normal kullanımdan önce vantilatör çalışmasını, ışık çalışmasını ve seçilen kontrol işlevlerini doğrulayın.

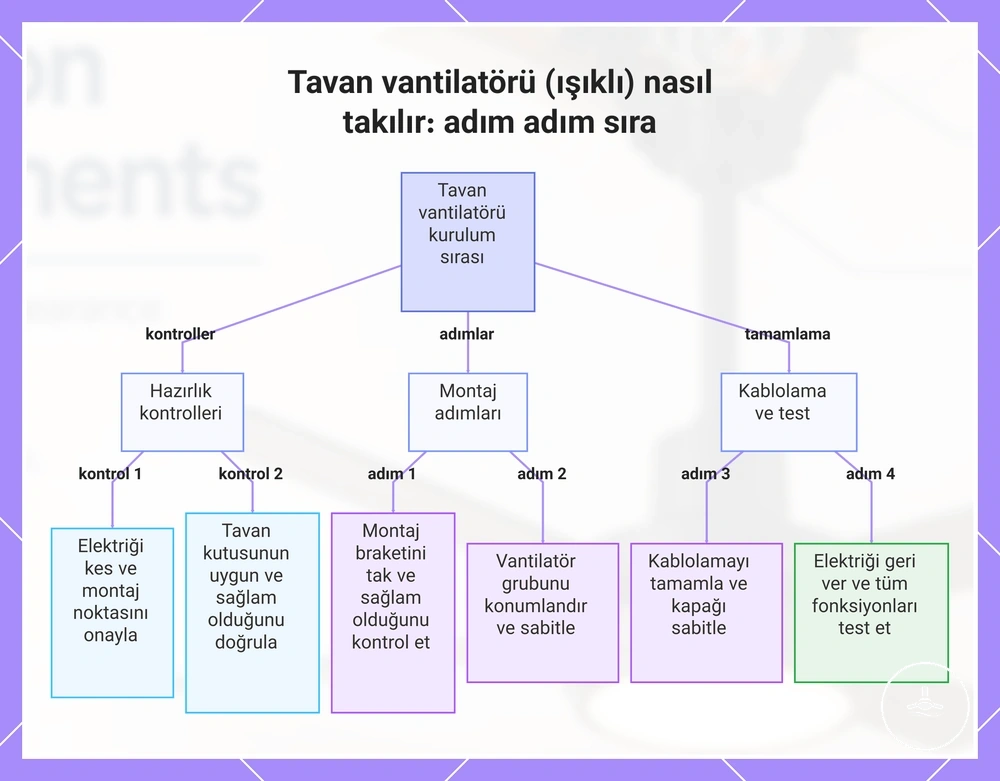

Bu grafik, tavan vantilatörü (ışıklı) takmak için hazırlık aşamasından son teste kadar olan ardışık aşamaları ve temel kontrolleri gösterir.

Eski armatürün çıkarılması ve tavan kutusunun hazırlanması

Eski armatürü çıkarmak ve tavan kutusunu hazırlamak, tavan noktasının vantilatöre hazır olup olmadığının belirlenmesine yardımcı olur. Bu işlem, kuruluma devam etmeden önce montaj noktasının, desteğin ve kablolamanın durumunu ortaya çıkarır.

Armatür sökme veya kutu incelemesine başlamadan önce güç izolasyonu onaylanmalıdır. Destek doğrulaması veya kablo durumu belirsizse, tavan noktası bir vantilatör için uygun kabul edilmeden önce daha fazla değerlendirme gerekebilir.

1. Güç izolasyonu: Eski armatürü çıkarmadan önce güç izolasyonunu onaylayın, ardından hazırlık çalışmasının güvenli bir şekilde başlayabileceğini doğrulayın.
2. Armatür sökme: Eski armatürü dikkatlice çıkarın ve tavan kutusunu ortaya çıkarın. Mevcut donanımın yeniden kullanılabileceğini varsaymadan montaj noktasının incelenebileceğini kontrol edin.
3. Kutu incelemesi ve destek doğrulaması: Tavan kutusunu inceleyin ve desteğinin vantilatöre uygun bir kurulum için uygun olup olmadığını doğrulayın.
4. Kablo durumu: Görünür kablo durumunu hasar veya belirsizlik belirtileri açısından gözlemleyin. Durum net değilse, kuruluma devam etmeden önce daha fazla değerlendirme uygun olabilir.
5. Yüzey hazırlığı: Montaj yüzeyinin temiz ve engelsiz olduğundan emin olun, böylece tavan kutusu ve çevresindeki alan bir sonraki kurulum aşaması için hazır olur.

Vantilatör montajı, kablolama, kurulum ve testi

Vantilatör montajı, kablolama, kurulum ve test işlemleri, tavan noktasının uygun olduğu onaylandıktan sonra başlar. Montaj, kablolama ve dengenin kurulum boyunca uyumlu olmasını sağlamak, normal çalışmadan önce desteğin, düzgün kurulumun ve güvenilir işlevsel testin sürdürülmesine yardımcı olur.

Elektrik kablolaması ve alıcı yerleşimi, vantilatör tasarımına ve kurulum koşullarına bağlı olabilir ve elektrik işleri kalifiye bir elektrikçi gerektirebilir. Son testi yalnızca vantilatör, kanatlar ve ışık kiti tamamen monte edildikten sonra tamamlayın.

1. Montaj braketini sabitleyin: Montaj braketini hazırlanan destek noktasına sabitleyin ve devam etmeden önce sıkıca takıldığını onaylayın.
2. Motor gövdesini asın: Motor gövdesini montaj braketine yerleştirin.
   • Motor gövdesinin doğru şekilde oturduğunu onaylayın.
   • Kablolamadan önce desteğin sabit kaldığını doğrulayın.
3. Kablo bağlantısını tamamlayın: Kablolamayı amaçlanan kurulum yöntemini kullanarak bağlayın.
   • Kablo bağlantısının güvenli olduğunu kontrol edin.
   • Varsa, kutuyu kapatmadan önce alıcı yerleşimini onaylayın.
4. Kanat montajını tamamlayın: Kanat montajını takın ve ışık kitini takmadan önce her kanadın güvenli bir şekilde sabitlendiğini doğrulayın.
5. Işık kitini takın: Işık kitini takın ve gücü geri vermeden önce güvenli bir şekilde takıldığını onaylayın.
6. Denge kontrolü ve testi yapın: Montaj tamamlandıktan sonra gücü geri verin, ardından işlevsel bir test yapın. Kurulum tamamlanmış sayılmadan önce sallanma, ışık çalışması, vantilatör hızları ve olağandışı sesi doğrulayın.

Güvensiz veya uyumsuz montaja yol açan kurulum hataları

Kurulum hataları genellikle montajdan önce destek, boşluk veya elektrik gereksinimlerinin gözden kaçırılmasıyla oluşur. Bu önlenebilir gereksinim başarısızlıklarını neden, etkilenen özellik ve önleme yöntemine göre belirlemek, güvensiz desteği, uyumsuz uyumu ve güvenilmez vantilatör veya ışık çalışmasını azaltmaya yardımcı olabilir.

Mekanik kurulum hataları tipik olarak destek, montaj yüksekliği, boşluk veya donanım güvenliğini etkilerken, elektrik hataları genellikle kablolama varsayımları veya uyumsuz kontroller içerir. Kurulumdan önce bu kategorileri gözden geçirmek, suçlama yapmadan önlenebilir riskleri azaltmaya yardımcı olur.

Kurulumdan sonra sallanma, olağandışı ses veya tutarsız ışık çalışması ortaya çıkarsa, neden birden fazla kurulum faktörünü içerebilir. Semptomlar örtüşebileceğinden, daha fazla sorun giderme veya kalifiye değerlendirme uygun olabilir.

Hata	Etkilenen Özellik	Risk veya Önleme
Yanlış kutu seçimi	Destek	Yanlış bir kutu güvensiz desteğe yol açabilir. Kurulumdan önce montaj noktasının uygun olduğunu onaylayın.
Zayıf destek	Stabilite	Zayıf destek titreşime katkıda bulunabilir. Montajdan önce destekleyici yapıyı doğrulayın.
Yetersiz montaj yüksekliği	Boşluk	Yetersiz montaj yüksekliği boşluk veya çarpışma riskini artırabilir. Kurulumdan önce mevcut alanı kontrol edin.
Boşluk kontrollerinin atlanması	Kanat yolu	Boşluk kontrollerinin atlanması kanat teması riskini artırabilir. Montajdan önce çevresel boşlukları onaylayın.
Gevşek donanım	Montaj güvenliği	Gevşek donanım sallanmaya katkıda bulunabilir. Testten önce son bir donanım kontrolü yapın.
Yanlış kablolama varsayımları	Işık çalışması ve kontroller	Mevcut kablolamanın uygun olduğunu varsaymak vantilatör veya ışık çalışmasını etkileyebilir. Bağlantıdan önce kablolama uyumluluğunu doğrulayın.
Uyumsuz kontroller	Kontrol yapılandırması	Kontrol uyumluluğu kuruluma bağlıdır. Testten önce seçilen kontrollerin amaçlanan yapılandırmayla eşleştiğini onaylayın.

Yanlış kutu, zayıf destek ve yetersiz montaj yüksekliği

Yanlış kutu seçimi, zayıf destek ve yetersiz montaj yüksekliği mekanik risk oluşturur çünkü bunlar hareket, titreşim, çarpışma riski ve kullanılabilir boşluğu etkileyebilir. Bu koşulları erken fark etmek, her mekanik sorunu kuruluma devam etmeden önce ilgili destek veya boşluk kontrolüne bağlayarak uyumsuz uyumu önlemeye yardımcı olur.

Titreşim, hareket veya azalmış kanat boşluğu gibi belirtiler, daha önceki destek ve boşluk kontrolleriyle birlikte değerlendirilmelidir çünkü aynı sonuca birden fazla mekanik koşul katkıda bulunabilir. Odak noktası, onarım yöntemleri sağlamaktan ziyade yerel kurulum hatalarını tanımaktır.

• Yanlış kutu: Vantilatöre uygun olmayan bir kutu, vantilatör hareketi için uygun olmayabilir ve titreşim riskini artırabilir. Montajdan önce kutu uygunluğunu onaylayın.
• Zayıf destek: Yalnızca alçıpan sabitlemesi veya diğer zayıf destek harekete izin verebilir; bu nedenle vantilatör takılmadan önce montaj desteği doğrulanmalıdır.
• Gevşek braket: Gevşek bir braket hareket veya titreşime katkıda bulunabilir. Kurulumu tamamlamadan önce montaj güvenliğini onaylayın.
• Yetersiz montaj yüksekliği: Düşük montaj veya yanlış kanat yüksekliği boşluğu ve kullanılabilir baş mesafesini azaltabilir; bu nedenle son montajdan önce kanat boşluğu kontrol edilmelidir.
• Aşırı büyük ışık sarkması: Büyük bir ışık sarkması kullanılabilir boşluğu azaltabilir ve çarpışma riskini artırabilir; bu nedenle normal çalışmadan önce tamamlanmış asılma yüksekliği değerlendirilmelidir.

Vantilatörü veya ışığı etkileyen kablolama hataları

Kablolama hataları vantilatör çalışmasını, ışık çalışmasını, kontrol davranışını ve elektrik güvenliğini etkileyebilir; bu nedenle kurulumla ilgili belirtiler, tahmin yürütmek yerine olası neden ve riske göre yorumlanmalıdır. Önce bağlantı sorununu belirlemek, bir kablolama hatasını mekanik bir kurulum probleminden ayırmaya yardımcı olur.

Kurulum kontrollerinden sonra vantilatör veya ışık sorunları devam ediyorsa veya belirtiler gizli kablolama sorunlarını düşündürüyorsa, kalifiye bir elektrikçi tarafından daha fazla değerlendirme uygun olabilir çünkü neden montaj noktasında görünür olmayabilir.

Kablolama Hatası	Olası Etki	Yorum
Gevşek bağlantılar	Vantilatör çalışması veya ışık çalışması tutarsız hale gelebilir.	Bir bağlantı sorunu çalışmayı etkileyebilir ve elektrik güvenliği riski oluşturabilir.
Uyumsuz dimmer	Işık titremesi veya beklenmeyen kontrol davranışı oluşabilir.	Kontrol uyumluluğu ışığa ve kontrol yapılandırmasına bağlıdır.
Alıcının yanlış yerleştirilmesi	Uzaktan kumanda yanıtı güvenilmez hale gelebilir.	Alıcı yerleşimi ve mevcut kutu içi alanı kontrol davranışını etkileyebilir.
Ortak anahtar karışıklığı	Vantilatör hızı ve ışık kontrolü amaçlandığı gibi çalışmayabilir.	Ortak anahtar düzeni, amaçlanan kontrol yapılandırmasıyla eşleşmelidir.
Yetersiz kutu içi alanı	Alıcı yerleşimi kısıtlanabilir.	Sınırlı kutu içi alanı, alıcıyla ilgili kurulum sorunlarına katkıda bulunabilir.

Kalifiye bir elektrikçi gerektiğinde

Kablolama, sabit tesisat, destek, uyumluluk veya güvenlik koşulları belirsiz olduğunda kalifiye bir elektrikçi gerekir. Durum güvenli bir şekilde doğrulanamadığında veya elektrik işi sabit tesisatı etkileyebileceğinde, kurulum kendi kendine değerlendirmeden profesyonel değerlendirmeye geçmelidir.

Yaygın yükseltme tetikleyicileri arasında net olmayan kablolama, hasarlı kablolar, vantilatöre uygun olmayan destek, ağır veya alışılmadık vantilatör montajları ve eğimli veya alçak tavanlardan kaynaklanan kurulum zorlukları yer alır. Yönetmelik belirsizliği de lisanslı bir elektrikçi veya ticaret uzmanı gerektirebilir çünkü yerel gereksinimler kuruluma ve bölgeye göre değişebilir.

Aşağıdaki kontrol listesi, tahmin edilmemesi gereken risk koşullarını düzenler:

• Net olmayan kablolama: net olmayan kablolama güvenlik riski oluşturabilir çünkü amaçlanan vantilatör ve ışık bağlantısı mevcut devreyle eşleşmeyebilir.
• Sabit tesisat değişiklikleri: sabit tesisatta herhangi bir değişiklik ihtiyacı kalifiye bir elektrikçi tarafından değerlendirilmelidir çünkü bağlantı çalışması uyumluluk gereksinimleri içerebilir.
• Hasarlı kablolar: eski veya hasarlı kablolar profesyonel değerlendirme gerektirir çünkü görünür hasar daha geniş bir elektrik güvenliği sorununa işaret edebilir.
• Vantilatöre uygun olmayan destek: vantilatöre uygun olmayan destek uygun kabul edilmemelidir çünkü vantilatör, kuruluma devam edilmeden önce yapısal değerlendirme gerektirebilir.
• Ağır veya alışılmadık vantilatör: ağır veya alışılmadık bir vantilatör, ticaret uzmanı girdisi gerektirebilir çünkü destek ve montaj koşulları değişebilir.
• Eğimli veya alçak tavan zorlukları: eğimli tavan veya alçak tavan koşulları, açı, boşluk veya montaj uygunluğu belirsiz olduğunda profesyonel inceleme gerektirebilir.
• Yönetmelik belirsizliği: yönetmelik belirsizliği kurulumdan önce çözülmelidir çünkü yerel uyumluluk ve lisanslama gereksinimleri geçerli olabilir.

Güvenli kurulumdan sonra, maintenance after installation periyodik kontroller, temizlik ve sürekli bakım içermelidir.

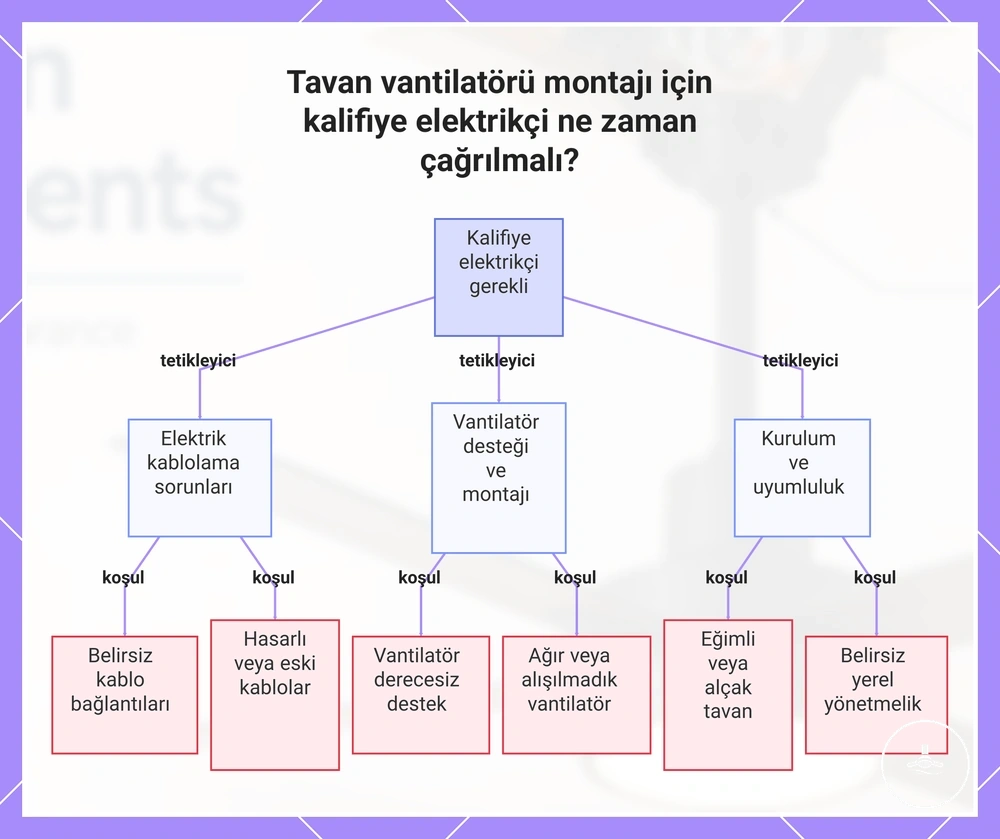

Bu grafik, tavan vantilatörü kurarken profesyonel elektrik değerlendirmesi gerektiren ana koşulları gösterir.
