متطلبات توصيل مراوح السقف بإضاءة

متطلبات توصيل مراوح السقف بإضاءة تعتمد على حالة الدائرة الحالية، والموصلات المتاحة، وطريقة التحكم، ودعم صندوق السقف، والتحديد الصحيح لمسارات الموصل المحايد والتأريض والخط النشط المبدل. هذه المتطلبات ليست موحدة لأن كل تركيب قد يختلف في كيفية توفير الطاقة والتحكم بها عبر مفتاح حائط أو مستقبل تحكم عن بعد، وكيفية دعم صندوق السقف للحمل المجمع بأمان.

يتم تحديد ملاءمة التوصيل بناءً على كيفية تكوين الدائرة الحالية، وما هي الموصلات الموجودة، وما إذا كانت طريقة التحكم تفصل أو تجمع بين وظائف محرك المروحة والإضاءة. في كثير من الحالات، يؤثر وجود الموصل المحايد ووصلة التأريض والخط النشط المبدل الموجه بشكل صحيح على ما إذا كان التكوين القياسي أو المعتمد على المستقبل مطلوبًا. يوفر دليل مراوح السقف بإضاءة سياقًا أوسع لكيفية تنظيم هذه الأنظمة ومقارنتها عبر احتياجات التركيب المختلفة.

السلامة هي قيد أساسي في متطلبات توصيل مراوح السقف بإضاءة لأن التعامل غير الصحيح مع أسلاك التغذية الحية، ومسارات عودة الموصل المحايد، أو تأريض الأرض يمكن أن يخلق مخاطر وظيفية وسلامة. يجب أن يكون صندوق السقف معتمدًا بشكل مناسب وآمنًا هيكليًا، ويجب أن يظل عمل التوصيل متوافقًا مع حدود السلامة المطبقة، ويتطلب عادةً التحقق الكهربائي المرخص بدلاً من الافتراضات بناءً على مظهر السلك أو التجهيزات السابقة.

على المستوى العملي، فإن فهم متطلبات التوصيل يعني أولاً رسم كيفية توصيل الدائرة الحالية للطاقة، ثم تأكيد كيفية تخصيص الموصلات لمحرك المروحة والإضاءة إما عبر مفتاح حائط أو نظام مستقبل التحكم عن بعد. من هناك، تحدد العلاقة بين الموصل المحايد والتأريض والموصلات النشطة المبدلة كيفية تحقيق سلوك التحكم دون افتراض أن تخطيط الأسلاك أو لونها يشير إلى الوظيفة بمفرده.

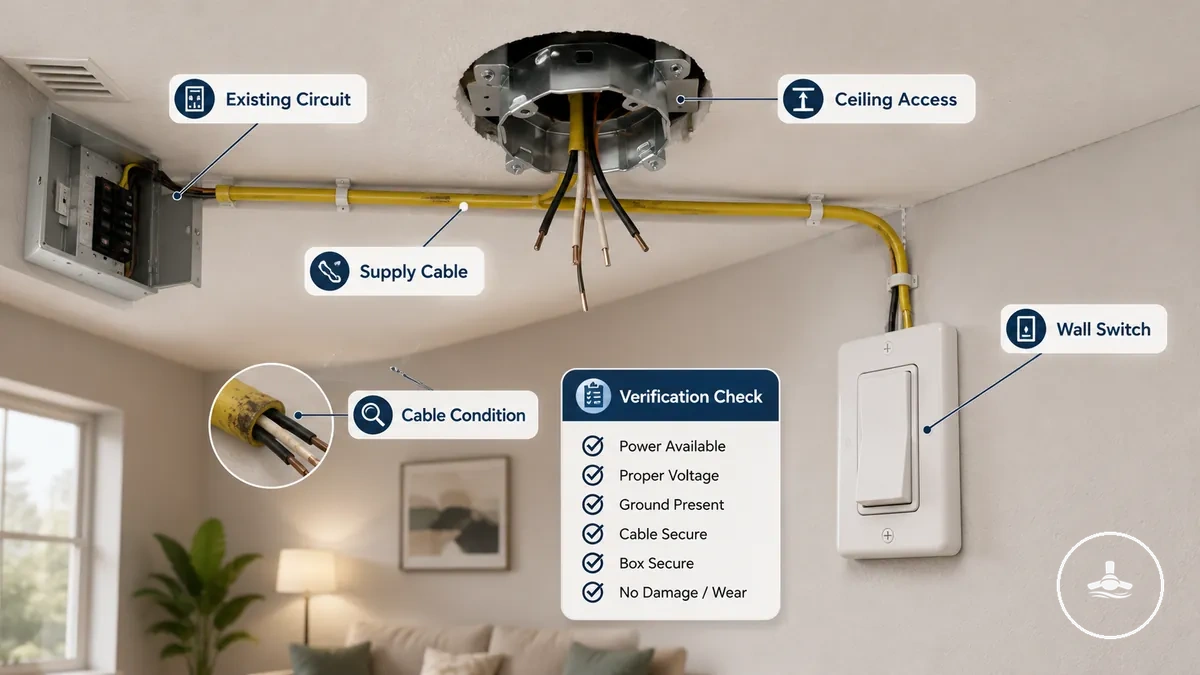

ظروف الدائرة والكابل الحالية قبل توصيل مروحة سقف بإضاءة

تعتمد ظروف الدائرة والكابل الحالية قبل توصيل مروحة سقف بإضاءة على ما إذا كانت التغذية والتحويل وحالة الكابل والوصول إلى السقف وظروف التركيب المتوافقة تدعم تقييمًا آمنًا للتخطيط الإضافي للتوصيل. هذا يحدد ما إذا كانت مروحة السقف بإضاءة يمكن اعتبارها مناسبة محتملاً، أو تتطلب فحص كهربائي، أو غير مناسبة للتركيب المباشر.

تتأثر جاهزية الدائرة الحالية بتوفر التغذية وكيفية تكوين مفتاح الحائط للتحكم في نقطة التركيب. وجود أو عدم وجود ساق تحويل أو فرع دائرة مناسب يمكن أن يغير ما إذا كانت مروحة السقف بإضاءة يمكن دعمها دون إعادة تصميم تخطيط التحكم.

حالة الكابل والوصول إلى السقف يحددان الحدود المادية لبيئة التركيب. المنازل الأقدم قد تظهر عزلًا متدهورًا أو توفرًا محدودًا للموصلات، بينما تركيبات الاستبدال قد تعيد استخدام مسارات التوصيل الحالية. الوصول المحدود إلى السقف يمكن أن يقيد الفحص ويجعل التحقق من كابل التغذية أكثر تعقيدًا، خاصة حيث توجد وصلات مخفية.

يكون فحص الكهربائي مطلوبًا عندما لا تستطيع الدائرة الحالية أو حالة الكابل أو تخطيط التحويل دعم نهج تركيب متوافق لمروحة السقف بإضاءة بشكل واضح. في هذه الحالات، قد تحتاج متطلبات التركيب الأوسع إلى المراجعة من خلال متطلبات التركيب قبل اتخاذ أي قرارات بشأن تخطيط التوصيل.

ألوان الأسلاك وأدوار الموصلات في توصيل إضاءة مروحة السقف

ألوان الأسلاك وأدوار الموصلات في توصيل إضاءة مروحة السقف هي أدلة على الوظيفة وليست دليلاً موثوقًا على كيفية استخدام الموصل فعليًا، ويلزم التأكيد قبل تطبيق أي تفسير. في إعداد مروحة السقف بإضاءة، قد تشير الأسلاك الأسود والأحمر والأبيض والأزرق والأخضر إلى أدوار محتملة، لكن الوظيفة الفعلية تعتمد على اختبار مؤكد عند نقطة التركيب، مما يخلق تباينًا واضحًا بين أنماط الألوان النموذجية ودور الموصل المؤكد.

أدوار الموصلات تحدد كيفية توزيع الكهرباء داخل النظام، بما في ذلك مسارات العودة المحايدة، وتأريض الأرض، والخطوط النشطة المبدلة، والمخرجات المتحكم بها عبر المستقبل. تحدد هذه الأدوار كيفية استجابة محرك المروحة والإضاءة لإدخال مفتاح الحائط أو مستقبل التحكم عن بعد، بغض النظر عن كيفية تعريف السلك بصريًا، لذا فإن التأكيد الوظيفي مطلوب دائمًا.

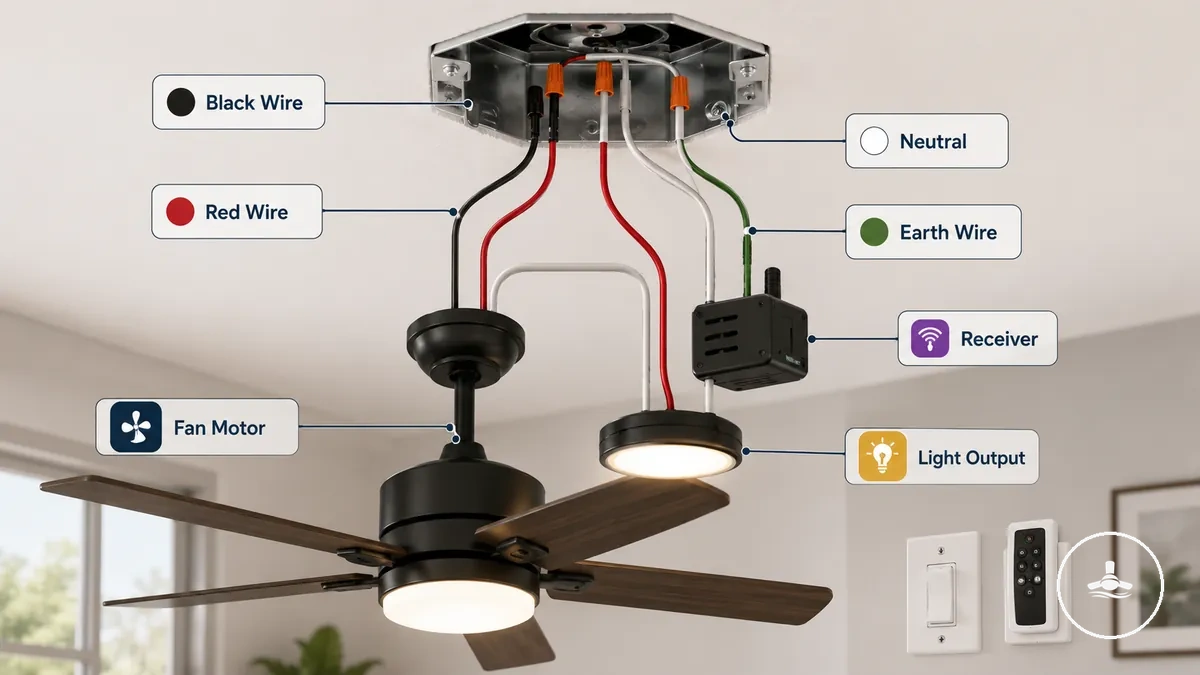

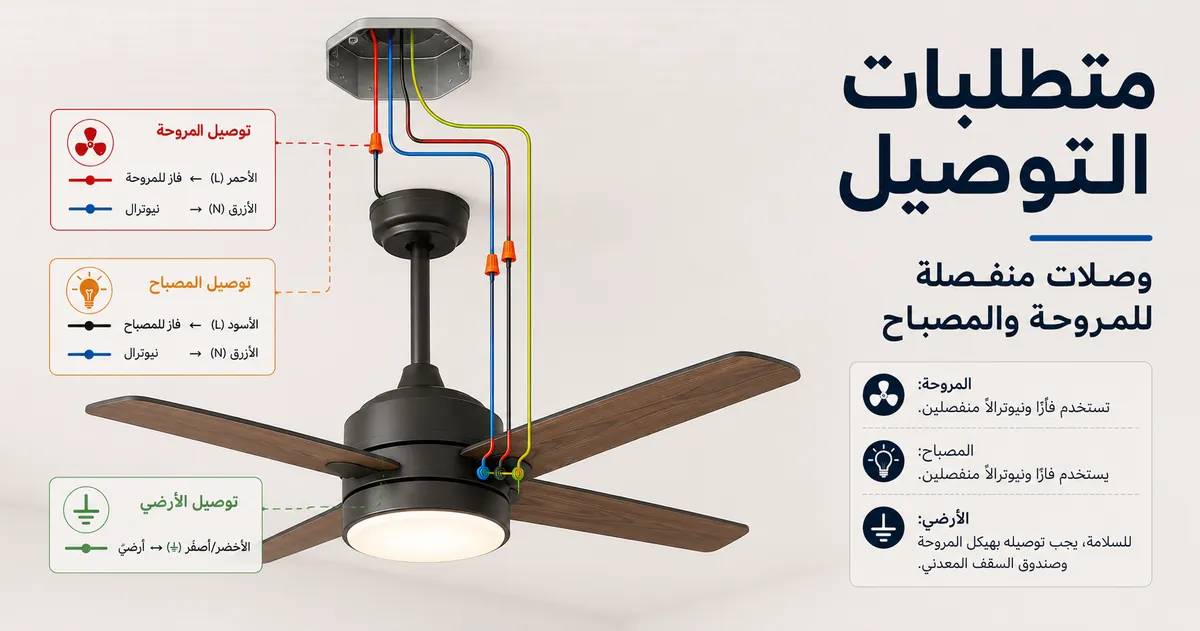

لفهم كيفية ارتباط ألوان الأسلاك بأدوار الموصلات، من المفيد تصور تخطيط التوصيل النموذجي وكيف يتصل كل موصل مُسمى داخل نظام مروحة سقف بإضاءة. يوضح الرسم البياني أدناه علاقات الألوان والأدوار الشائعة المستخدمة للرجوع إليها فقط وليست تعليمات توصيل مباشرة.

الجدول أدناه ينظم ألوان الأسلاك الشائعة، أدوارها المحتملة، التأكيد المطلوب، وتأثيرها على محرك المروحة، والإضاءة، والمستقبل، أو التحكم بمفتاح الحائط. هذا يفصل إشارات الألوان النموذجية عن وظيفة الموصل المختبرة فعليًا عند نقطة التركيب.

لون السلك أو التصنيف	إشارة الدور الشائعة	يجب التأكيد قبل الاستخدام	تأثير التوصيل أو المخاطرة
السلك الأسود	تغذية نشط / حي / محرك المروحة	يلزم التحقق من النشط المبدل	قد يتحكم في تشغيل محرك المروحة عبر المفتاح أو المستقبل
السلك الأحمر	نشط مبدل / تغذية الإضاءة	يلزم تأكيد التحويل المنفصل	قد يتحكم في الإضاءة بشكل مستقل
السلك الأبيض	مسار العودة المحايد	يجب تأكيد استمرارية المحايد	يمكّن مسار العودة للمروحة أو الإضاءة أو المستقبل
السلك الأزرق	إضاءة / سلك المصباح	يجب تأكيد تخصيص التركيبة	قد يتحكم في وظيفة طقم الإضاءة عبر المستقبل
السلك الأخضر / التأريض	موصل التأريض	يجب تأكيد استمرارية الأرض	يدعم التأريض والحماية من الأعطال

تختلف ألوان الأسلاك في توصيل إضاءة مروحة السقف حسب نوع التركيب والمنطقة وتصميم المنتج، لذا يجب التعامل مع أنماط الألوان فقط كإشارات عامة. فقط أدوار الموصلات المؤكدة تحدد الوظيفة الفعلية، خاصة عندما يغير مستقبل أو مفتاح حائط كيفية توزيع الطاقة على محرك المروحة والإضاءة.

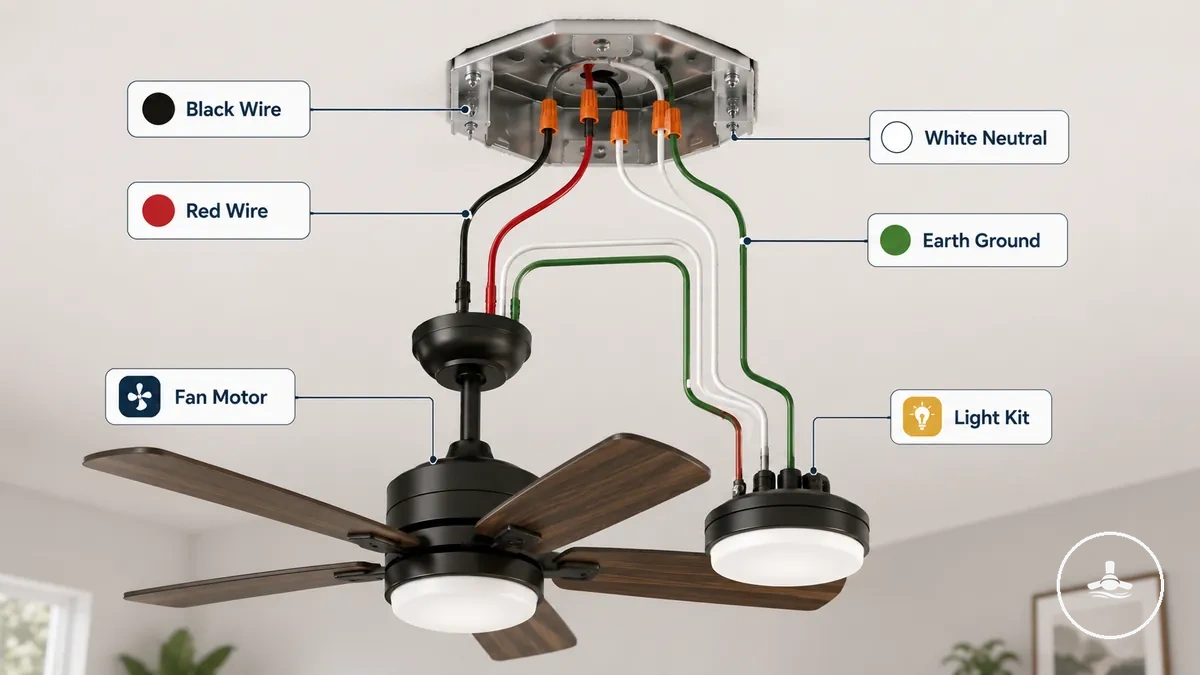

الأسلاك الأسود والأحمر والأبيض والأرضي في توصيلات المروحة والإضاءة

الأسلاك الأسود والأحمر والأبيض والأرضي في توصيلات المروحة والإضاءة تمثل إشارات ألوان شائعة لأدوار الموصلات، لكن هذه الإشارات ليست قاعدة ثابتة ويجب التحقق منها عند كل نقطة تركيب. تختلف اتفاقيات الألوان حسب المنطقة وعمر التركيب وتصميم المنتج، لذا يجب أن يظل التفسير مشروطًا بدلاً من أن يُفترض كتعليمات مباشرة.

التباين في الألوان يعني أن كل سلك يجب التعامل معه كمؤشر محتمل للوظيفة وليس دورًا مضمونًا.

• السلك الأسود — قد يتعلق بطاقة محرك المروحة أو التغذية النشطة؛ يمكن أن تختلف الوظيفة وتتطلب تأكيد طريقة التحويل أو التحكم.
• السلك الأحمر — قد يشير إلى مسار مبدل لطقم الإضاءة؛ يمكن أن يختلف الدور حسب إعداد مفتاح الحائط أو المستقبل.
• السلك الأبيض — يرتبط عادةً بالعودة المحايدة؛ يجب تأكيده كمسار العودة لدوائر المروحة أو الإضاءة.
• السلك الأرضي — عادةً أخضر أو نحاسي عاري؛ يوفر تأريضًا وقائيًا لمحرك المروحة وطقم الإضاءة، اعتمادًا على تصميم التركيب.

يجب أبدًا أن تحل هذه الإشارات المعتمدة على اللون محل تعريف الموصل المؤكد، حيث أن الوظيفة الفعلية تعتمد على الأدوار المؤكدة بدلاً من لون السلك البصري وحده في توصيلة مروحة سقف بإضاءة.

الأسلاك غير المستخدمة أو المفقودة في إعدادات توصيل مروحة السقف الشائعة

الأسلاك غير المستخدمة والأسلاك المفقودة وحالة الموصلات المغطاة في توصيلات صندوق السقف غالبًا ما تشير إلى تخطيطات تحكم غير كاملة أو محدودة، خاصة حيث لا تتوفر الموصلات المحايدة أو الأسلاك الحمراء أو الموصلات المرتبطة بالمستقبل بشكل واضح. هذه الحالات يمكن أن تحد من كيفية تحقيق التحكم المنفصل وتتطلب عادةً تقييم كهربائي قبل التفسير. الموصلات المفقودة يمكن أن تقيد خيارات التحكم بعدة طرق:

• سلك غير مستخدم — قد يشير إلى موصل احتياطي بوظيفة غير واضحة في توصيلات صندوق السقف؛ يتطلب تقييم كهربائي لتجنب التفسير غير الصحيح.
• سلك مفقود — غياب موصل مطلوب مثل المحايد يمكن أن يحد من تشغيل المروحة ويقلل خيارات التحكم المنفصل.
• موصل مغطى — غالبًا سلك أحمر مغطى أو ساق تحويل غير مستخدمة؛ قد يشير إلى مسار معطل لم يعد يدعم التحكم المنفصل.
• محايد غائب — في توصيلات صندوق السقف، غياب المحايد يمكن أن يقيد تشغيل المستقبل ويحول الاعتماد نحو التكوينات المعتمدة على المستقبل.

عمليًا، قد تؤدي هذه الحالات إلى تحكم مجمع بدلاً من تحكم منفصل، أو تحول نحو الاعتماد على المستقبل عندما يكون التحويل المباشر محدودًا. نظرًا لأنه لا يمكن تأكيد وظيفة الموصل من خلال المظهر فقط، يظل التقييم الكهربائي ضروريًا لتحديد خيارات التكوين الآمنة والقابلة للتطبيق.

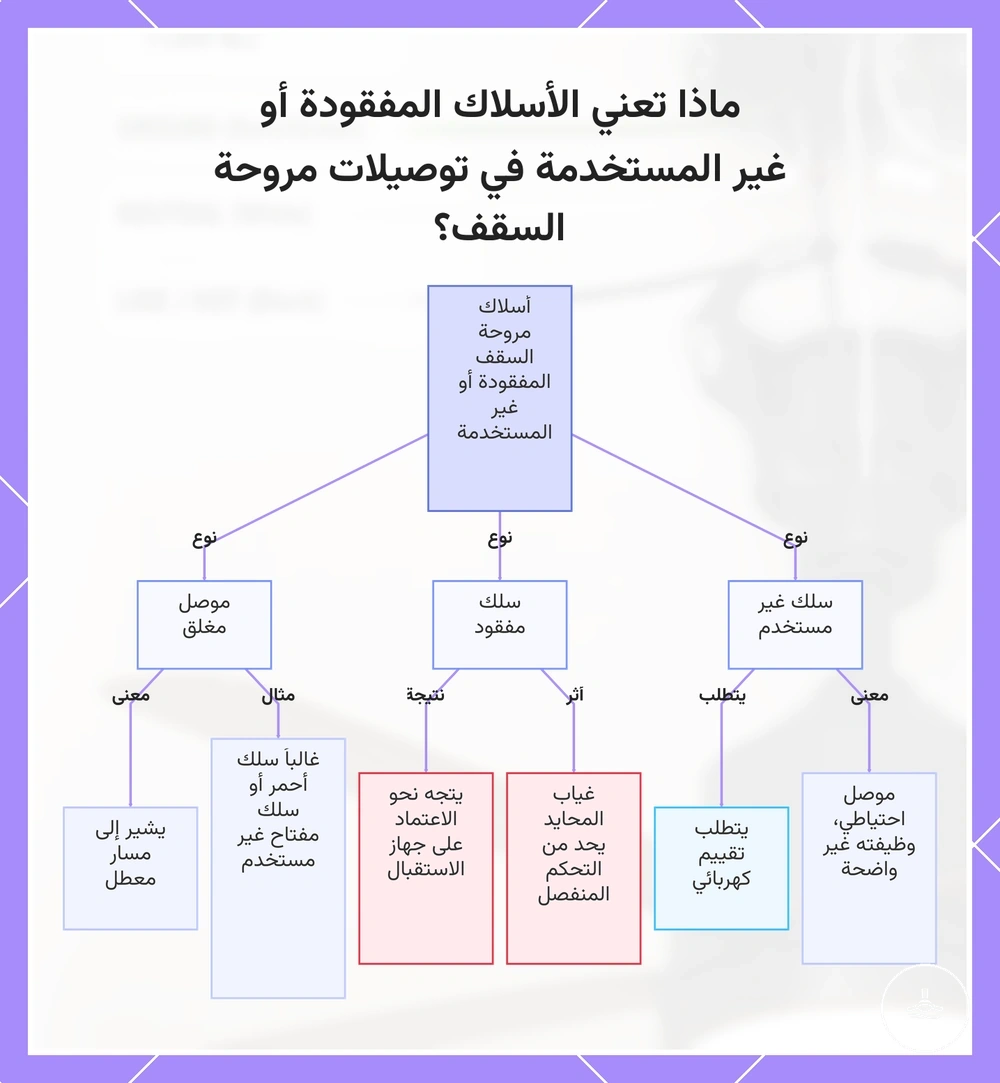

يوضح هذا المخطط الحالات الثلاث الرئيسية للأسلاك المفقودة أو غير المستخدمة في توصيلات مروحة السقف، ويشرح معانيها وتأثيراتها على التحكم المنفصل ومتطلبات التقييم.

تخطيطات التحكم التي تغير كيفية توصيل المروحة والإضاءة

تخطيط التحكم يحدد كيفية تغير متطلبات توصيل مروحة السقف بين التغذية، التحكم الجداري، مستقبل التحكم عن بعد، محرك المروحة، والإضاءة، مما يعني أن هيكل التوصيل يعتمد على طريقة التحكم المختارة بدلاً من إعداد موصلات ثابت.

تخطيط التحكم يغير كيفية تصرف علاقة التوصيل عبر التكوينات المختلفة:

تخطيط التحكم	اعتماد التوصيل	ما الذي يتغير	الاحتياط الرئيسي
تحكم مجمع	نشط مبدل واحد من مفتاح الحائط	يعمل محرك المروحة والإضاءة معًا	يحد من خيارات التحكم المنفصل
مفاتيح منفصلة	خطوط نشطة مبدلة متعددة من مفتاح الحائط	يعمل محرك المروحة والإضاءة بشكل مستقل	قد يتطلب موصلات إضافية في توصيلات صندوق السقف
مستقبل التحكم عن بعد	تغذية ثابتة تغذي مستقبل التحكم عن بعد	يوزع المستقبل الطاقة على محرك المروحة والإضاءة	يعتمد على توافق المستقبل والتغذية
تحكم مختلط	مفتاح حائط بالإضافة إلى مستقبل تحكم عن بعد	تحكم مجمع بين مفتاح الحائط ومستقبل التحكم عن بعد	التوافق يعتمد على تكوين التوصيل

التحكم المجمع يعتمد على مفتاح حائط واحد ونشط مبدل واحد، والذي عادةً ما يربط محرك المروحة والإضاءة معًا. تكوينات المفاتيح المنفصلة تعتمد على موصلات نشطة مبدلة إضافية، مما قد يزيد من متطلبات توصيلات صندوق السقف.

تخطيطات مستقبل التحكم عن بعد تنقل التحكم إلى وحدة المروحة، حيث يدير مستقبل التحكم عن بعد توزيع الطاقة على محرك المروحة والإضاءة من تغذية ثابتة. التحكم المختلط يجمع بين إدخال التحكم الجداري ومستقبل التحكم عن بعد، مما ينشئ إعدادًا هجينًا حيث يجب أن تتوافق تبعيات التوصيل والتحكم.

عندما لا تدعم توفر الموصلات أو توصيلات صندوق السقف تخطيط التحكم المختار، قد يكون التقييم المهني أو إعادة التوصيل مطلوبًا. للسياق الأوسع حول خيارات التحكم، انظر مفاتيح الجدار والتحكم الذكي، والذي يشرح كيف تؤثر طرق التحكم على هيكل التوصيل.

مفتاح حائط واحد للتحكم المجمع في المروحة والإضاءة

مفتاح حائط واحد للتحكم المجمع في المروحة والإضاءة يعني أن محرك المروحة والإضاءة يعملان عادةً معًا من خلال نشط مبدل مشترك، لذا تستجيب كلتا الوظيفتين في نفس الوقت عند استخدام المفتاح. في هذا الإعداد، يعمل المفتاح المفرد كنقطة تحكم، والتحكم المجمع للمروحة والإضاءة هو النتيجة الافتراضية ما لم توجد آلية فصل داخلية.

هذا التشغيل المجمع يقتصر عادةً على التحكم الموحد، لكن قد يحدث الفصل مع ذلك في ظل ظروف محددة.

• وجود مستقبل — قد يسمح لمحرك المروحة والإضاءة بالعمل بشكل مستقل حتى عند تركيب مفتاح حائط واحد فقط.
• نظام تحكم مدمج — يمكنه فصل وظائف المروحة والإضاءة داخل الوحدة اعتمادًا على التصميم الداخلي.
• حدود التوصيل — غياب الموصلات المنفصلة يمكن أن يقيد التشغيل المستقل من مفتاح حائط واحد.

في معظم الحالات، ينشئ مفتاح حائط واحد نشطًا مبدلًا مشتركًا يربط محرك المروحة والإضاءة معًا، بينما يعتمد الفصل على ما إذا كان المستقبل أو نظام التحكم المدمج مضمنًا ومدعومًا من تصميم المروحة المحدد وتكوين التوصيل.

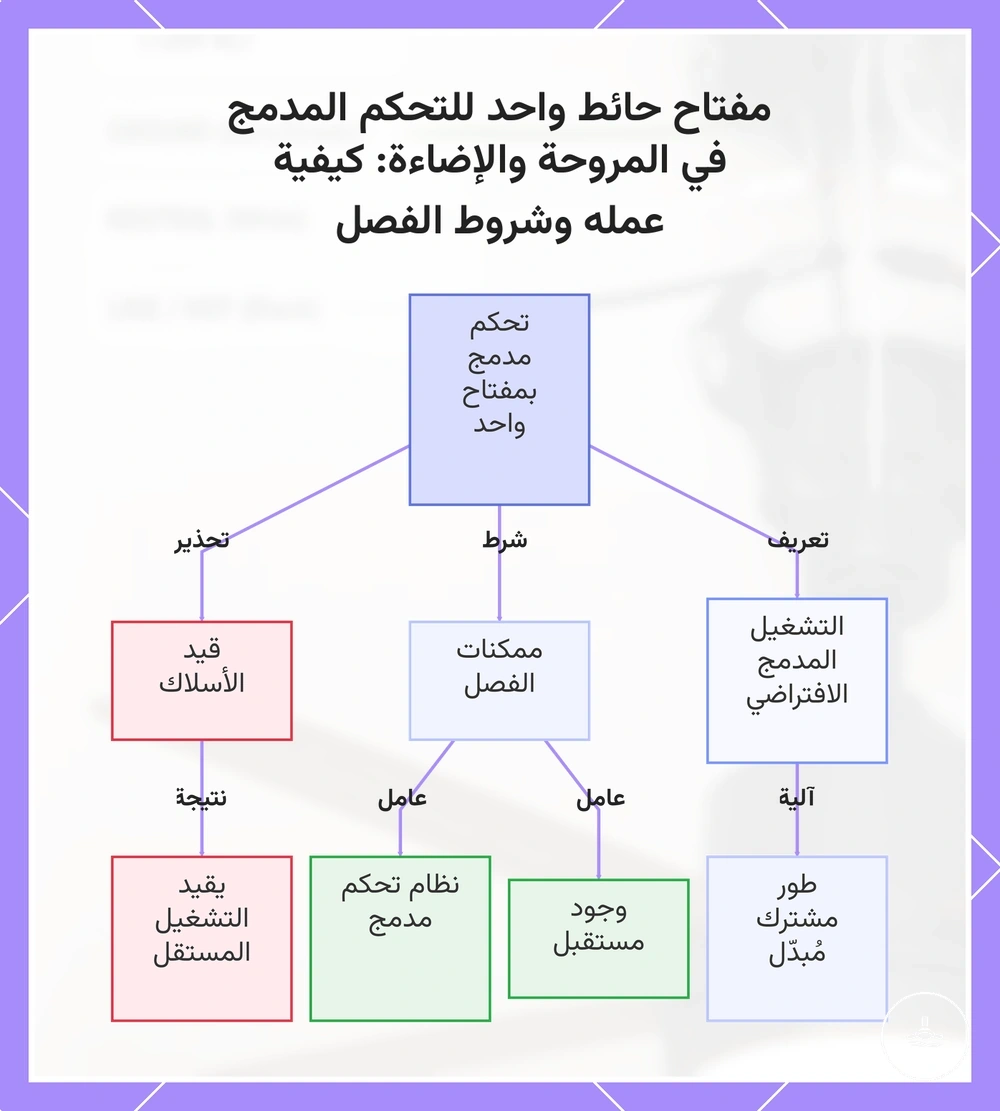

يشرح هذا المخطط كيف يتحكم مفتاح حائط واحد في كل من المروحة والضوء معًا، وما هي الظروف التي تسمح بالتشغيل المستقل.

مفاتيح حائط منفصلة للتحكم في المروحة والإضاءة

مفاتيح حائط منفصلة للتحكم في المروحة والإضاءة تعتمد على توفر موصلات مبدلة منفصلة، حيث يتحكم مفتاح المروحة في محرك المروحة ويتحكم مفتاح الإضاءة في الإضاءة عبر مسارات مستقلة. هذا الإعداد يتيح التشغيل المنفصل لأن كل وظيفة تُدار بواسطة موصلها المبدل الخاص، غالبًا ما يتم التعرف عليه من خلال إشارات التوصيل مثل سلك أحمر لدائرة واحدة وسلك أزرق للإضاءة، أو من خلال نظام تحكم متوافق يدعم مخرجات مستقلة. بالمقارنة مع التحويل المجمع، الذي يستخدم نشطًا مبدلًا مشتركًا، تتطلب مفاتيح الحائط المنفصلة مسارات تحكم متميزة للحفاظ على استقلالية وظائف مفتاح المروحة ومفتاح الإضاءة.

لا يمكن افتراض أن الموصلات الاحتياطية أو غير المستخدمة داخل توصيلات صندوق السقف تدعم التشغيل المنفصل، لأن دورها يعتمد على كيفية تركيب الدائرة وتكوينها أصلاً. حتى في حالة وجود أسلاك إضافية، يجب التحقق من وظيفتها لأنها قد لا تتوافق مع موصلات مبدلة قابلة للاستخدام للتحكم في مفتاح المروحة أو مفتاح الإضاءة. في كثير من الحالات، يلزم التحديد والتحقق الصحيحين قبل أن يتمكن أي تكوين مفاتيح حائط منفصلة من دعم التحكم في محرك المروحة والإضاءة بشكل موثوق دون تداخل.

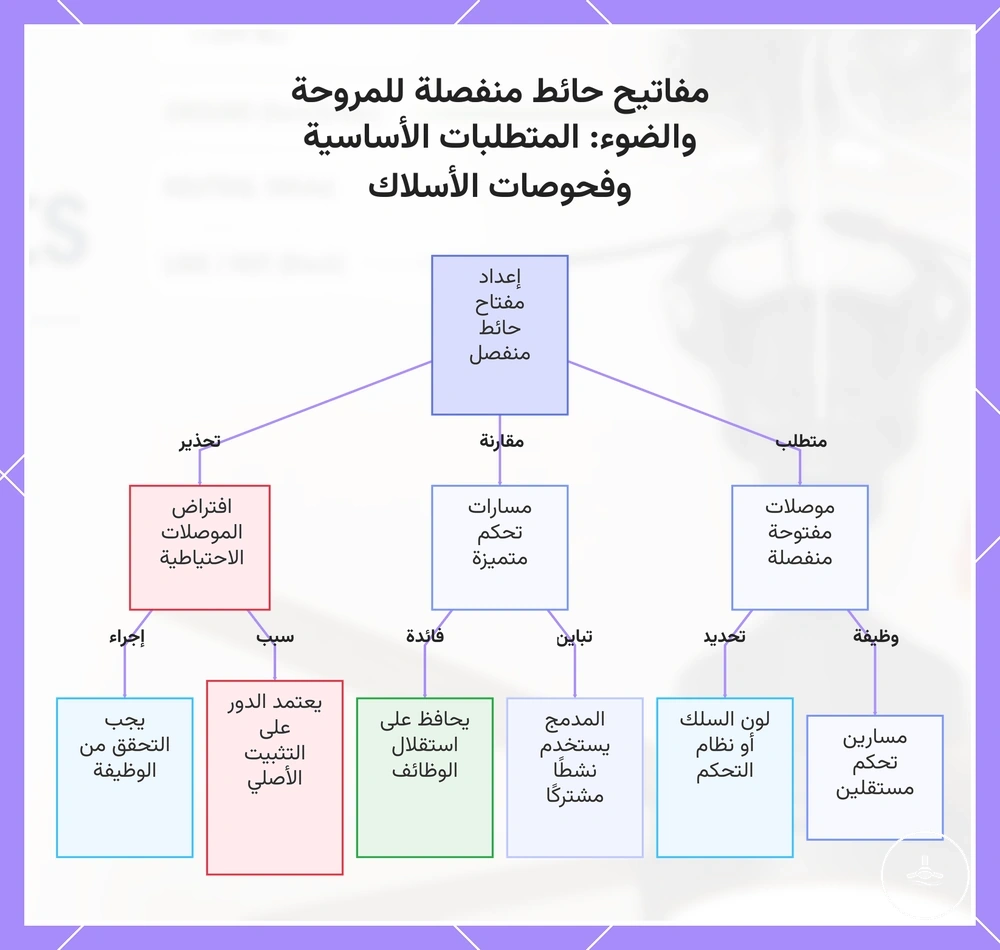

يشرح هذا المخطط ما تحتاجه مفاتيح الحائط المنفصلة للتحكم في المروحة والضوء لتعمل بشكل صحيح، بما في ذلك شرط وجود موصلات مفتوحة منفصلة، ومقارنة مع التبديل المدمج، وتحذير من افتراض أن الموصلات الاحتياطية قابلة للاستخدام.

توصيل مستقبل التحكم عن بعد بين التغذية ومحرك المروحة والإضاءة

توصيل مستقبل التحكم عن بعد بين التغذية ومحرك المروحة والإضاءة يشير إلى الطريقة التي يتم بها وضع مستقبل التحكم عن بعد بين التغذية الواردة ودوائر مخرجات محرك المروحة والإضاءة الصادرة. مستقبل التحكم عن بعد يغير منطق التحكم، لكنه لا يزيل متطلبات التعامل الصحيح مع توصيلات التغذية والمحايد والتأريض ضمن إعداد التوصيل العام.

في هذا التكوين، يعمل مستقبل التحكم عن بعد كوحدة تحكم وسيطة بطرف إدخال يستقبل الطاقة من التغذية وأطراف إخراج توزع الطاقة المتحكم بها على محرك المروحة والإضاءة. يمكن فهم مسار التوصيل المبسط كالتالي: التغذية ← طرف إدخال مستقبل التحكم عن بعد ← طرف إخراج مستقبل التحكم عن بعد ← محرك المروحة / الإضاءة، بينما يبقى المحايد والتأريض جزءًا من توصيلات جهة التغذية للمرجعية الكهربائية واستمرارية السلامة. يمكن أن تختلف تسميات الأطراف الدقيقة وفصل المخرجات حسب مخطط الشركة المصنعة، لذا يجب أن يتبع التفسير دائمًا مخطط الشركة المصنعة المقدم بدلاً من التخطيطات المفترضة.

يعتمد سلوك التحكم في سرعة المحرك وتحويل الإضاءة والتشغيل عن بعد على كيفية تخصيص مستقبل التحكم عن بعد لأطراف خرجه، لكن هذا التخصيص ليس عالميًا عبر جميع الأنظمة. الاختلافات في تصميم وحدة المستقبل يمكن أن تؤثر على كيفية التحكم في محرك المروحة والإضاءة بشكل مستقل أو مشترك، حتى عندما تكون ظروف التغذية موفرة بشكل صحيح.

توصيل جهاز التحكم عن بعد ومفتاح الحائط في نفس التركيب

التحكم المختلط يعتمد على ما إذا كان مفتاح الحائط يوفر طاقة مبدلة، أو يعمل كوحدة تحكم جداري، أو يوفر الطاقة فقط لمستقبل متوافق، مما يحدد كيفية تقاسم مستقبل التحكم عن بعد ومفتاح الحائط للمسؤولية في نفس التركيب. التفاعل بين مفتاح الحائط ومستقبل التحكم عن بعد ووظائف المروحة يُحدد بواسطة مسؤولية التحكم وليس بنمط توصيل عالمي، مع نتائج تتشكل بناءً على عزل الطاقة أو تداخل أدوار التحكم.

قائمة مراجعة القرار المصغرة:

• مفتاح الحائط يوفر طاقة مبدلة فقط لمستقبل التحكم عن بعد
• وظيفة وحدة التحكم الجدارية متوافقة مع منطق تحكم المستقبل
• مستقبل التحكم عن بعد موجود وينسق وظائف محرك المروحة والإضاءة
• النظام يسمح بعزل الطاقة دون أوامر تحكم متداخلة

عندما يتعايش مستقبل التحكم عن بعد ومفتاح الحائط، تعتمد النتائج على ما إذا كان التحكم معزولاً أم مشتركًا. إعداد المستقبل المتوافق قد يدعم عزل الطاقة، حيث يوفر مفتاح الحائط طاقة مبدلة فقط ويدير المستقبل محرك المروحة والإضاءة بشكل مستقل. في المقابل، يمكن أن يحدث تعارض في التحكم عندما يحاول كل من وحدة التحكم الجدارية والمستقبل إدارة نفس وظيفة المروحة أو الإضاءة، مما يؤدي إلى أوامر متداخلة تعطل التشغيل السليم.

نقاط التوصيل داخل صندوق السقف والغطاء والمستقبل وطقم الإضاءة

نقاط التوصيل داخل نظام مروحة السقف تشير إلى المواقع الفعلية حيث يتم توزيع علاقة التوصيل عبر صندوق السقف والغطاء والمستقبل وهيكل المروحة وطقم الإضاءة. تحدد هذه النقاط أين يحدث التوصيل الكهربائي والتكامل الهيكلي، بينما يساهم كل مكون بدور محدد قد يختلف حسب تصميم التركيب والتكوين.

نظرة عامة موضحة تساعد في تنظيم أماكن نقاط التوصيل هذه وكيفية ارتباطها بالوظيفة والمخاطر عبر النظام.

الموقع	دور التوصيل	ما يجب تحديده	المخاطرة في حالة التحديد الخاطئ
صندوق السقف	نقطة دخول التغذية الأساسية ونقطة الدعم الهيكلي	مدخل كابل التغذية وموقع التركيب الثابت	الخلط بين نقاط الدعم الهيكلي والتوصيل الكهربائي
الغطاء	غطاء الانتقال ومنطقة واجهة التوصيل	مسار التوصيل الداخلي ومساحة التوصيل	تفسيره كهيكلي فقط قد يخفي علاقة التوصيل
المستقبل	وحدة التحكم لتوزيع وظائف المروحة والإضاءة	نقاط توصيل الإدخال/الإخراج لتوزيع التحكم	التخطيط غير الصحيح قد يعطل منطق تخصيص التحكم
هيكل المروحة	مبيت المحرك وتكامل المخرجات الكهربائية	واجهة التوصيل لتغذية محرك المروحة	التحديد الخاطئ قد يؤثر على فهم التوجيه الوظيفي
طقم الإضاءة	نقطة توصيل مجموعة الإضاءة	التوصيل الكهربائي لوظيفة الإضاءة	التخطيط غير الصحيح قد يفصل وظيفة التحكم في الإضاءة المقصودة

موقع التركيب الهيكلي وموقع التوصيل الكهربائي مرتبطان في المساحة المادية لكنهما ليسا نفس الوظيفة. قد يوفر صندوق السقف أو الغطاء دعمًا للتركيب، بينما تحدث علاقة التوصيل الفعلية من خلال نقاط التوصيل الكهربائية المخصصة داخل المكونات أو بينها.

دعم الصندوق الكهربائي والتأريض وحدود سلامة التوصيل

دعم الصندوق الكهربائي والتأريض وحدود سلامة التوصيل تعتمد على دعم الصندوق الكهربائي، والتأريض، وتخفيف الإجهاد، وحالة الكابل، وغلاف التوصيل، والعمل الكهربائي المرخص، والتي تحدد ما إذا كان تركيب مروحة سقف بإضاءة يلبي حدود السلامة أو يتطلب مزيدًا من التحقق قبل اعتبار أي علاقة توصيل مناسبة.

يتم تحديد حدود السلامة من خلال الدعم الهيكلي وسلامة الغلاف وحماية الكابل قبل أن يتمكن أي تقييم للتركيب من المتابعة.

• دعم الصندوق الكهربائي — يجب أن يوفر دعمًا هيكليًا ثابتًا، حيث أن الدعم غير الكافي يمكن أن يخلق خطر حركة وعدم محاذاة لهيكل المروحة.
• تخفيف الإجهاد — يجب أن يثبت الكابلات الواردة، حيث أن تخفيف الإجهاد المفقود أو الضعيف يمكن أن يزيد الضغط على الموصلات ويساهم في خطر ارتفاع الحرارة.
• غلاف التوصيل — يجب أن يحتوي على الموصلات ويحميها بالكامل، حيث أن التوصيلات المكشوفة يمكن أن تزيد خطر الصعق الكهربائي وتؤدي إلى فشل الفحص.
• حالة الكابل — يجب أن تبقى سليمة وغير تالفة، حيث أن العزل المتدهور يمكن أن يزيد خطر الأعطال الكهربائية وظروف ارتفاع الحرارة.
• التأريض — يجب أن يحافظ على اتصال أرضي مستمر، حيث أن التأريض الضعيف يمكن أن يزيد خطر الصعق الكهربائي أثناء ظروف الأعطال.
• العمل الكهربائي المرخص — يجب تطبيقه حيثما يكون مطلوبًا، حيث أن العمل غير المؤكد يمكن أن يؤدي إلى نتائج سلامة غير متوافقة وفحوصات فاشلة.

دعم الصندوق الكهربائي وسلامة اتصال الأرض يؤثران بشكل مباشر على حدود السلامة لأن عدم الاستقرار الهيكلي يمكن أن يسبب خطر حركة بينما انقطاعات التأريض يمكن أن تزيد خطر الصعق الكهربائي. تخفيف الإجهاد وحالة الكابل يؤثران أيضًا على الاستقرار الحراري داخل غلاف التوصيل عن طريق تقليل نقاط الإجهاد التي قد تؤدي إلى ارتفاع الحرارة.

قبل المتابعة مع أي قرار تركيب أوسع، يجب مراجعة حدود السلامة من خلال فحوصات السلامة الكهربائية، حيث يجب أن تبقى ظروف دعم الصندوق الكهربائي والتأريض وغلاف التوصيل ضمن الحدود المؤكدة لتقليل مخاطر الحركة والصعق الكهربائي وارتفاع الحرارة.

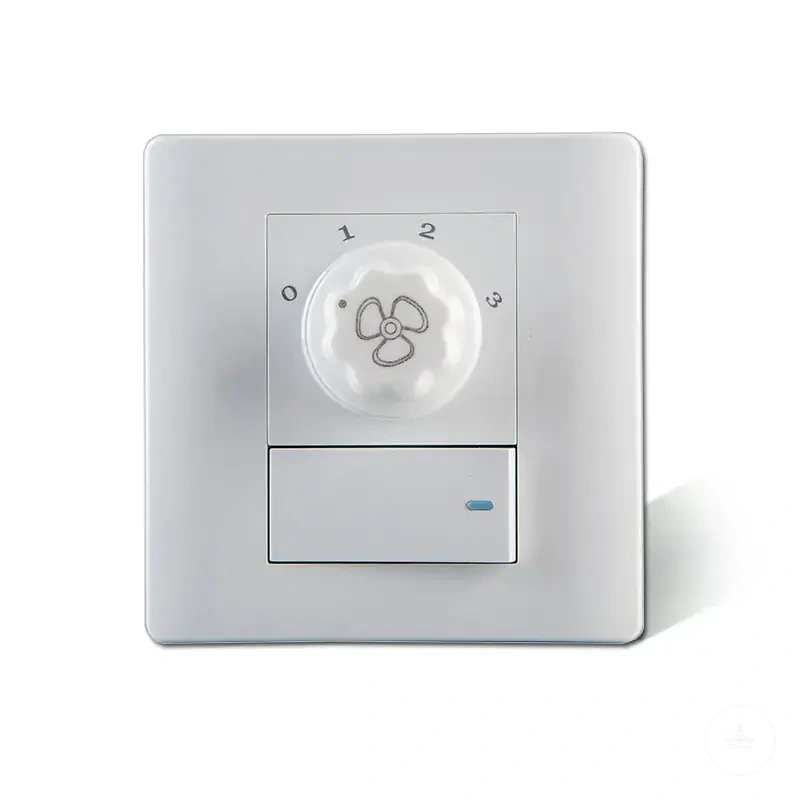

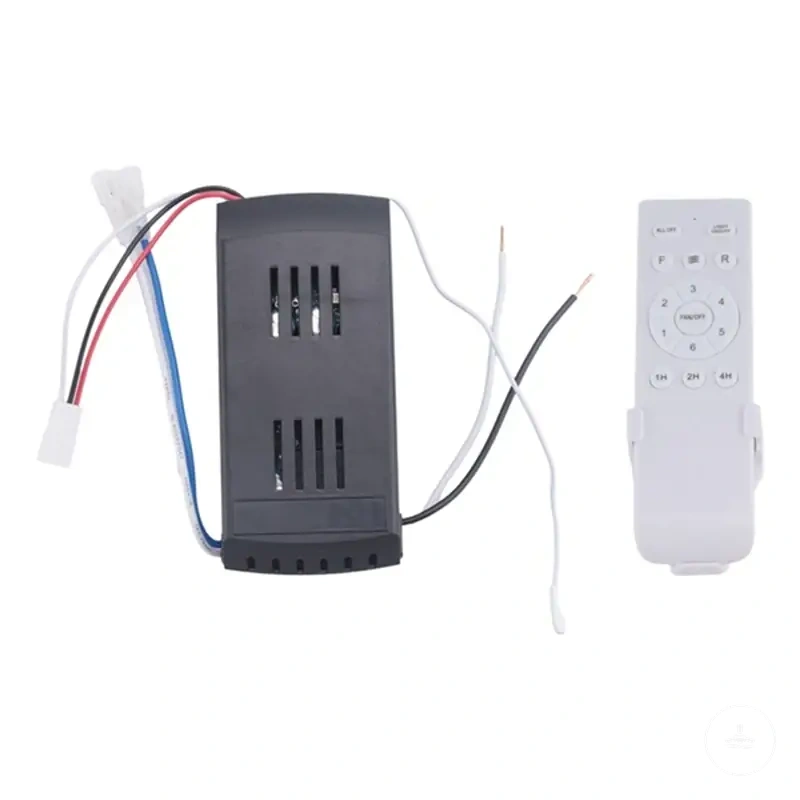

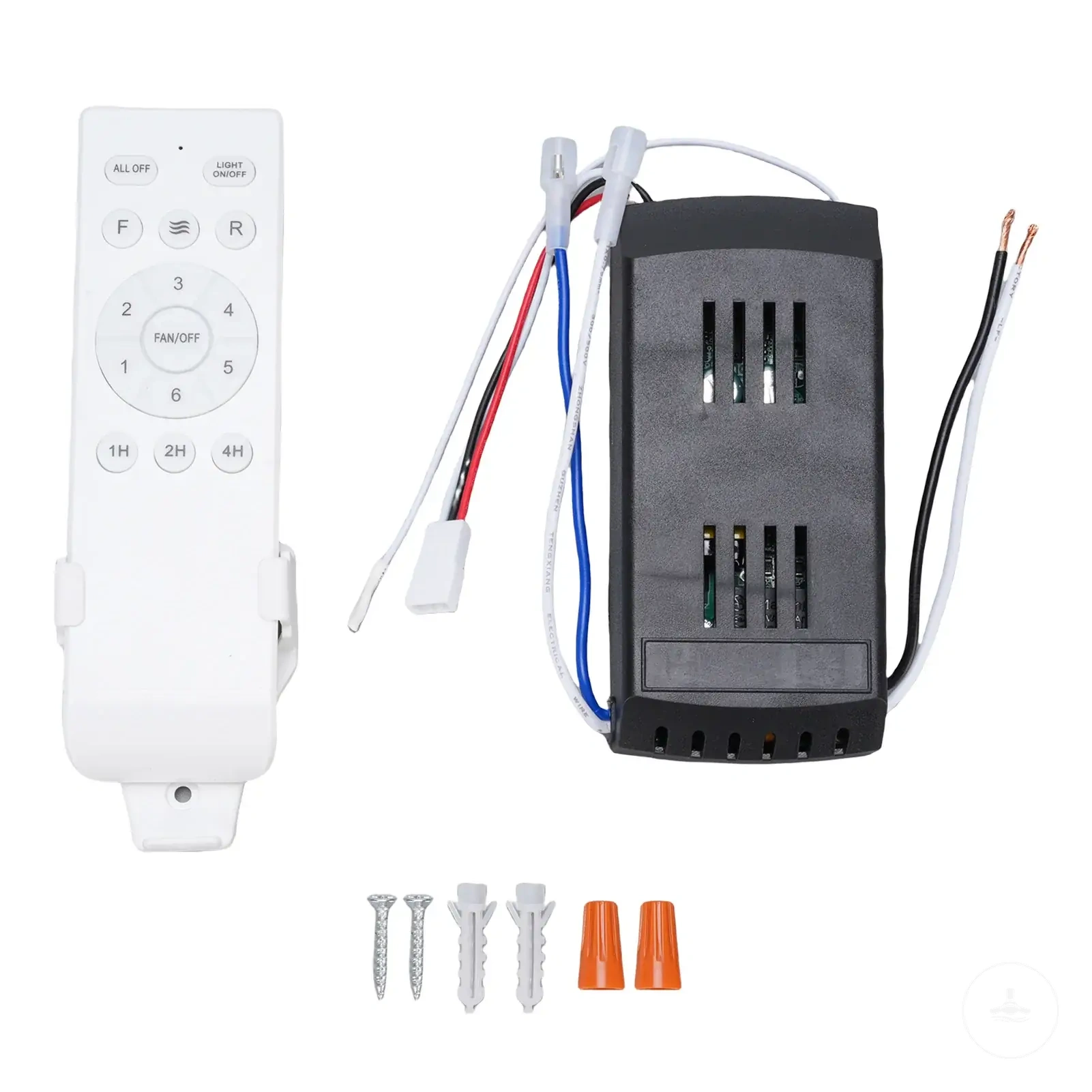

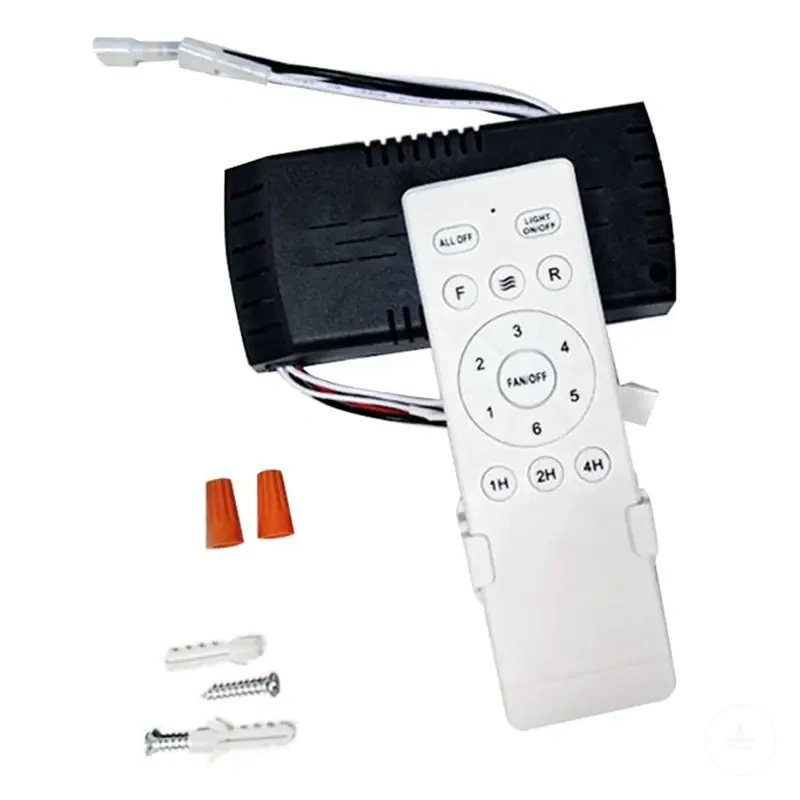

المنتجات أدناه هي أمثلة مفيدة لمقارنة الخيارات المتاحة. قبل أي عملية شراء، تحقق من أن معايير التوافق، والخصائص، وتفاصيل المنتج تناسب احتياجك.

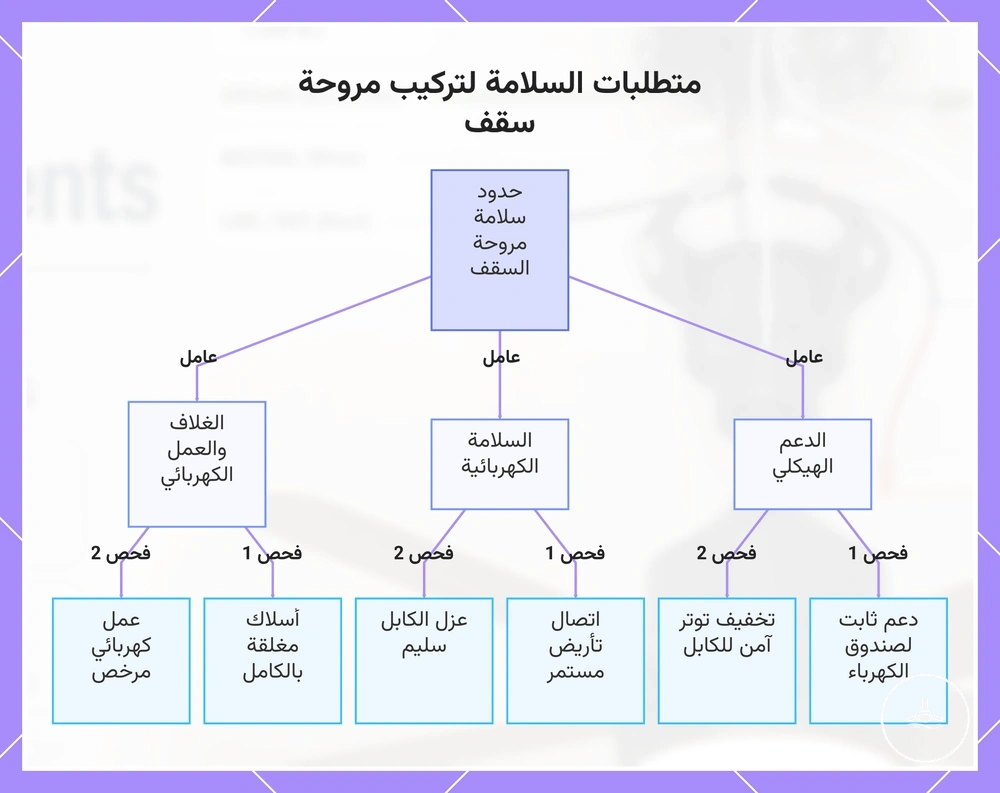

يوضح هذا المخطط متطلبات السلامة الرئيسية والفحوصات التي تحدد ما إذا كان تركيب مروحة السقف يفي بحدود السلامة الكهربائية، ويغطي الدعم الهيكلي والسلامة الكهربائية والتحقق من الغلاف.

أخطاء التوصيل التي قد تمنع إضاءة المروحة من العمل

إضاءة المروحة لا تعمل غالبًا ما ترتبط بأخطاء توصيل مثل عدم تطابق الموصلات، مشكلات مخرجات المستقبل، توصيلات مفكوكة، تكوينات مفاتيح غير متوافقة، أو أعطال توصيل متعلقة بالسلامة، حيث يكون المسار الكهربائي لدائرة الإضاءة متقطعًا أو موجهًا بشكل غير صحيح بدلاً من أن يكون طقم الإضاءة نفسه معطلاً.

يجب مطابقة كل عرض مع حالة توصيل محتملة قبل افتراض وجود مكون معطل، لأن أخطاء التوصيل وعدم تطابق التحكم يمكن أن تنتج نتائج متداخلة عبر نظام إضاءة المروحة.

• لا إضاءة | عدم تطابق الموصلات أو مشكلة في مخرجات المستقبل | قد يشير إلى أن تغذية الإضاءة لا تصل إلى طقم الإضاءة بسبب تخصيص التوصيل أو فشل مسار التحكم.
• تشغيل متقطع | توصيل مفكوك في غلاف التوصيل أو نقاط الأطراف | قد يشير إلى اتصال غير مستقر يسبب انقطاع الاستمرارية الكهربائية.
• وميض | مفتاح غير متوافق أو خرج مستقبل غير مستقر | قد يشير إلى إشارة تحكم متقلبة أو عدم تطابق الحمل في الدائرة.
• لا استجابة | عطل سلامة أو مسار تغذية مفصول | قد يشير إلى انقطاع في التوصيل العلوي يؤثر على دائرة الإضاءة.

مشكلات مخرجات المستقبل وأنواع المفاتيح غير المتوافقة يمكن أن تساهم أيضًا في أعطال متعلقة بالتوصيل، حيث لا يتوافق نظام التحكم بشكل صحيح مع مسار دائرة الإضاءة المتوقع، مما يؤدي إلى عدم وجود إضاءة أو تشغيل غير مستقر اعتمادًا على التكوين.

يجب فصل أخطاء التوصيل عن تلف اللمبة، إعدادات التحكم عن بعد، عدم توافق باهتة الإضاءة، أو أعطال المكونات الداخلية، لأن هذه يمكن أن تنتج أعراضًا مشابهة دون أن تكون مرتبطة بشكل مباشر بمطابقة الموصلات أو سلامة التوصيل.

عند تشخيص إضاءة مروحة سقف لا تعمل، من المهم التمييز بين الأعطال المتعلقة بالتوصيل ومشكلات النظام الأوسع، خاصة عندما يظهر وميض إضاءة مروحة السقف بشكل متقطع عبر أوضاع تحكم أو إعدادات مفاتيح مختلفة.

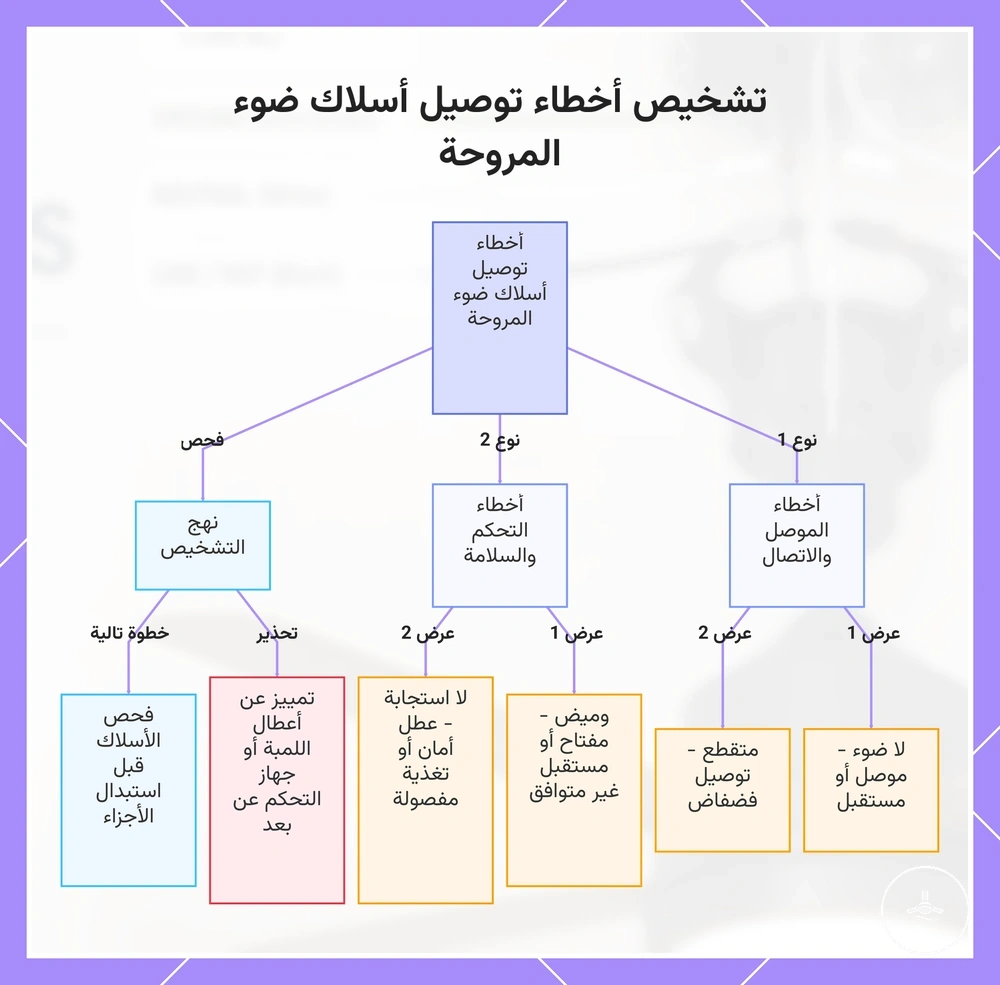

يربط هذا المخطط أعراض ضوء المروحة الشائعة بأسباب التوصيل المحتملة ويؤكد على ضرورة استبعاد الأعطال الأخرى قبل استبدال المكونات.
