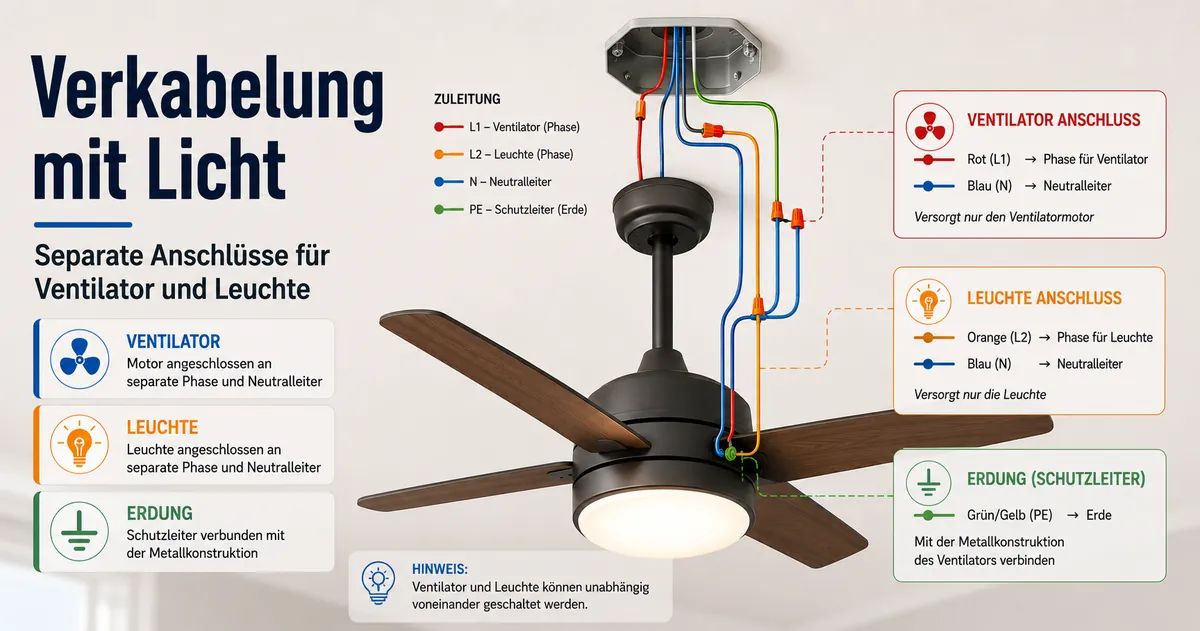

Verkabelungsanforderungen für Deckenventilatoren mit Licht

Die Verkabelungsanforderungen für Deckenventilatoren mit Licht hängen vom Zustand des vorhandenen Stromkreises, den verfügbaren Leitern, der Steuerungsmethode, der Deckenbefestigung und der korrekten Identifizierung von Neutralleiter, Erde und geschaltetem Außenleiter ab. Diese Anforderungen sind nicht universell, da jede Installation darin abweichen kann, wie die Stromversorgung und Steuerung über einen Wandschalter oder einen Funkempfänger erfolgt und wie sicher die Deckenbox die kombinierte Last trägt.

Die Eignung der Verkabelung wird dadurch bestimmt, wie der vorhandene Stromkreis konfiguriert ist, welche Leiter vorhanden sind und ob die Steuerungsmethode die Funktionen von Ventilatormotor und Lichtausgang trennt oder kombiniert. In vielen Fällen beeinflusst das Vorhandensein eines Neutralleiters, einer Erdverbindung und eines korrekt verlegten geschalteten Außenleiters, ob eine Standardkonfiguration oder eine Konfiguration mit Empfänger erforderlich ist. Der Ratgeber zu Deckenventilatoren mit Licht bietet einen breiteren Kontext dafür, wie diese Systeme aufgebaut und über verschiedene Installationsanforderungen hinweg verglichen werden.

Sicherheit ist eine zentrale Einschränkung bei den Verkabelungsanforderungen für Deckenventilatoren mit Licht, da eine fehlerhafte Handhabung der spannungsführenden Zuleitung, der Neutralleiter-Rückführungen oder der Erdung funktionale und sicherheitstechnische Risiken schaffen kann. Die Deckenbox muss ordnungsgemäß ausgelegt und strukturell sicher sein, und Verkabelungsarbeiten sollten mit den geltenden Sicherheitsgrenzwerten übereinstimmen und in der Regel eine Überprüfung durch einen Elektrofachmann erfordern, anstatt auf Annahmen zu beruhen, die auf Drahtaussehen oder früheren Installationen basieren.

Auf praktischer Ebene bedeutet das Verständnis der Verkabelungsanforderungen, zunächst zu erfassen, wie der vorhandene Stromkreis Strom liefert, und dann zu bestätigen, wie die Leiter entweder über einen Wandschalter oder ein Funkempfängersystem dem Ventilatormotor und dem Lichtausgang zugeordnet sind. Von dort aus definiert die Beziehung zwischen Neutralleiter, Erde und geschaltetem Außenleiter, wie das Steuerungsverhalten erreicht wird, ohne anzunehmen, dass die Drahtanordnung oder -farbe allein die Funktion anzeigt.

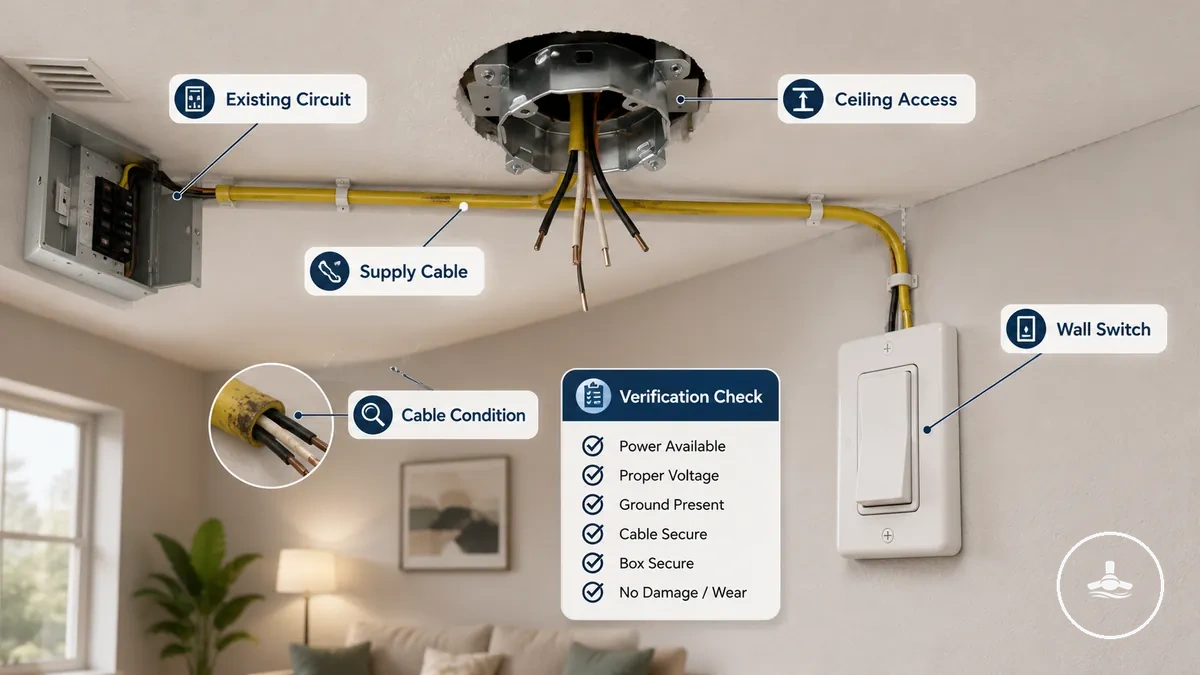

Bestehende Stromkreis- und Kabelbedingungen vor der Verkabelung eines Deckenventilators mit Licht

Die bestehenden Stromkreis- und Kabelbedingungen vor der Verkabelung eines Deckenventilators mit Licht hängen davon ab, ob die Stromversorgung, die Schaltung, der Kabelzustand, der Zugang zur Decke und die normgerechten Installationsbedingungen eine sichere Bewertung für die weitere Verkabelungsplanung unterstützen. Dies bestimmt, ob der Deckenventilator mit Licht als potenziell geeignet eingestuft werden kann, eine Überprüfung durch einen Elektriker erfordert oder für eine direkte Installation ungeeignet ist.

Die Eignung des vorhandenen Stromkreises wird durch die Verfügbarkeit der Stromversorgung und die Konfiguration des Wandschalters zur Steuerung des Installationspunktes beeinflusst. Das Vorhandensein oder Fehlen eines Schalterzuges oder eines geeigneten Abzweigstromkreises kann ändern, ob ein Deckenventilator mit Licht unterstützt werden kann, ohne das Steuerungslayout neu zu entwerfen.

Kabelzustand und Zugang zur Decke definieren die physikalischen Grenzen der Installationsumgebung. Ältere Häuser können eine verschlechterte Isolierung oder eine begrenzte Verfügbarkeit von Leitern aufweisen, während Ersatzinstallationen vorhandene Kabelführungen wiederverwenden können. Ein eingeschränkter Zugang zur Decke kann die Inspektion einschränken und die Überprüfung des Versorgungskabels erschweren, insbesondere wenn verdeckte Verbindungsstellen vorhanden sind.

Eine Überprüfung durch einen Elektriker ist erforderlich, wenn der vorhandene Stromkreis, der Kabelzustand oder die Schaltungsanordnung einen normgerechten Installationsansatz für einen Deckenventilator mit Licht nicht eindeutig unterstützen können. In diesen Fällen müssen möglicherweise breitere Installationsanforderungen über die Montageanforderungen geprüft werden, bevor Entscheidungen zur Verkabelungsanordnung getroffen werden.

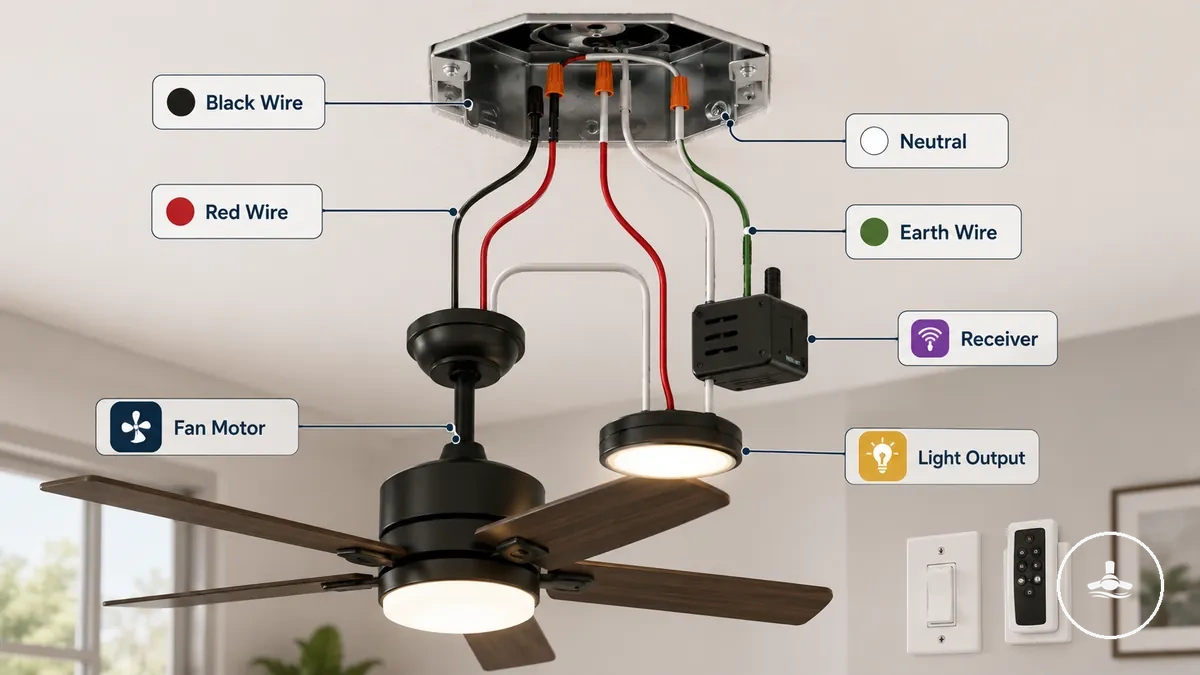

Aderfarben und Leiterrollen bei der Verkabelung von Deckenventilatoren mit Licht

Aderfarben und Leiterrollen bei der Verkabelung von Deckenventilatoren mit Licht sind Hinweise auf die Funktion, aber kein verlässlicher Beweis dafür, wie ein Leiter tatsächlich genutzt wird. Eine Bestätigung ist erforderlich, bevor eine Interpretation angewendet wird. Bei einem Deckenventilator mit Licht können schwarze Adern, rote Adern, weiße Adern, blaue Adern und grüne Adern mögliche Rollen andeuten, die tatsächliche Funktion hängt jedoch von einer geprüften Messung am Installationspunkt ab, was einen klaren Kontrast zwischen typischen Farbmustern und bestätigter Leiterrolle schafft.

Leiterrollen definieren, wie elektrische Energie innerhalb des Systems verteilt wird, einschließlich Neutralleiter-Rückführungen, Erdung, geschalteter Außenleiter und empfängergesteuerter Ausgänge. Diese Rollen bestimmen, wie Ventilatormotor und Lichtausgang auf die Eingabe des Wandschalters oder einen Funkempfänger reagieren, unabhängig davon, wie die Ader optisch identifiziert wird. Eine funktionale Bestätigung ist daher stets erforderlich.

Um zu verstehen, wie Aderfarben mit Leiterrollen zusammenhängen, hilft es, den typischen Verkabelungsaufbau zu veranschaulichen und wie jeder gekennzeichnete Leiter innerhalb eines Systems mit Deckenventilator und Licht verbunden ist. Das folgende Diagramm zeigt übliche Farb-Rollen-Beziehungen, die nur als Referenz dienen und nicht als direkte Verkabelungsanweisung.

Die folgende Tabelle ordnet übliche Aderfarben, ihre möglichen Rollen, die erforderliche Bestätigung und ihre Auswirkung auf Ventilatormotor, Lichtausgang, Empfänger oder Wandschaltersteuerung. Dies trennt typische Farbsignale von der tatsächlich gemessenen Leiterfunktion am Installationspunkt.

Aderfarbe oder Kennzeichnung	Häufige Rollenanzeige	Vor Gebrauch bestätigen	Verkabelungseffekt oder Risiko
Schwarze Ader	Außenleiter / Spannungsführend / Ventilatormotor-Zuführung	Überprüfung des geschalteten Außenleiters erforderlich	Kann den Ventilatormotor über Schalter oder Empfänger steuern
Rote Ader	Geschalteter Außenleiter / Lichtzuführung	Bestätigung der getrennten Schaltung erforderlich	Kann den Lichtausgang unabhängig steuern
Weiße Ader	Neutralleiter-Rückführung	Neutralleiter-Durchgang muss bestätigt werden	Ermöglicht Rückführung für Ventilator, Licht oder Empfänger
Blaue Ader	Lichtausgang / Lampenader	Zuordnung zur Leuchte muss bestätigt werden	Kann die Funktion des Lichtsatzes über den Empfänger steuern
Grüne Ader / Erde	Schutzleiter	Erdungsdurchgang muss bestätigt werden	Unterstützt Erdung und Fehlerschutz

Aderfarben bei der Verkabelung von Deckenventilatoren mit Licht variieren je nach Installationstyp, Region und Produktdesign, daher sollten Farbmuster nur als allgemeine Hinweise betrachtet werden. Nur bestätigte Leiterrollen bestimmen die tatsächliche Funktion, insbesondere wenn ein Empfänger oder Wandschalter die Verteilung der elektrischen Energie auf den Ventilatormotor und den Lichtausgang verändert.

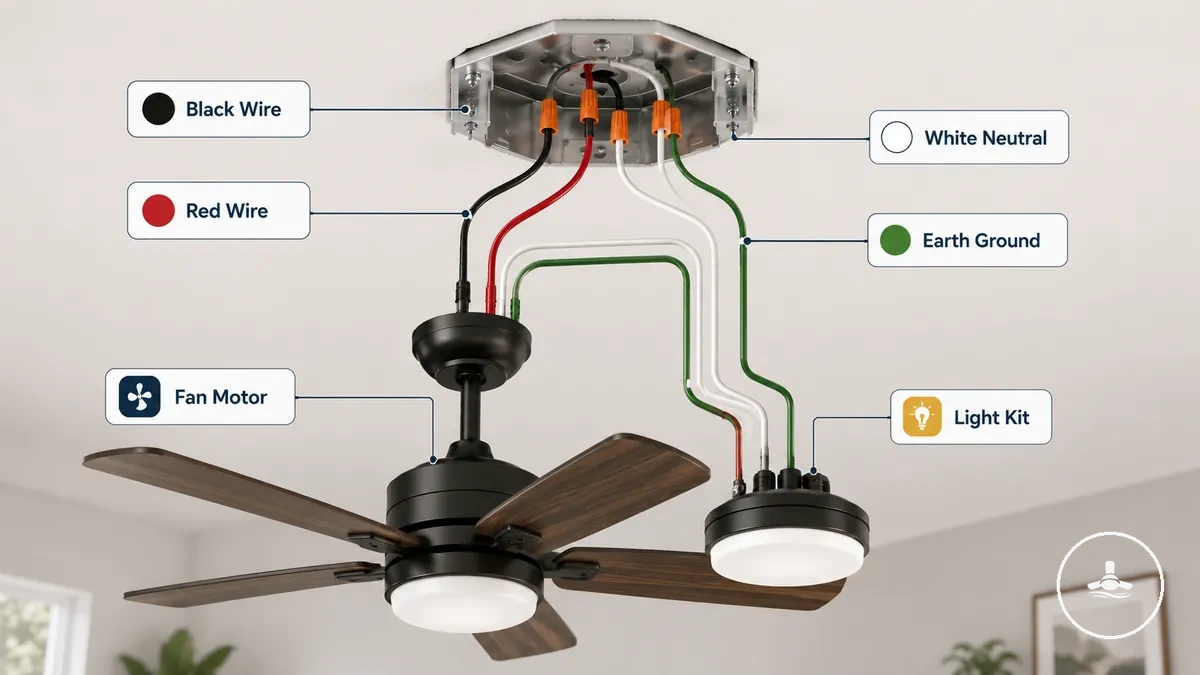

Schwarze, rote, weiße und grüne Adern bei Ventilator- und Lichtverbindungen

Schwarze, rote, weiße und grüne Adern bei Ventilator- und Lichtverbindungen stellen übliche Farbsignale für Leiterrollen dar, diese Signale sind jedoch keine feste Regel und müssen an jedem Installationspunkt überprüft werden. Farbkonventionen können je nach Region, Installationsalter und Produktdesign variieren, daher sollte die Interpretation stets bedingt und nicht als direkte Anweisung angenommen werden.

Farbvariation bedeutet, dass jede Ader eher als potenzieller Hinweis auf eine Funktion denn als garantierte Rolle behandelt werden sollte.

• Schwarze Ader — kann mit der Ventilatormotorleistung oder dem Außenleiter zusammenhängen; die Funktion kann variieren und erfordert die Bestätigung der Schaltungs- oder Steuerungsmethode.
• Rote Ader — kann einen geschalteten Pfad für den Lichtsatz anzeigen; die Rolle kann je nach Wandschalter- oder Empfängerkonfiguration abweichen.
• Weiße Ader — typischerweise mit der Neutralleiter-Rückführung verbunden; muss als Rückführung für Ventilator- oder Lichtstromkreise bestätigt werden.
• Erdungsader — meist grün oder blanker Kupferleiter; bietet einen Schutzleiter für den Ventilatormotor und den Lichtsatz, abhängig vom Installationsdesign.

Diese farbbasierten Signale sollten niemals eine überprüfte Leiteridentifikation ersetzen, da die tatsächliche Funktion von bestätigten Rollen abhängt und nicht allein von der sichtbaren Aderfarbe in einem Verbindungssystem mit Deckenventilator und Licht.

Unbenutzte oder fehlende Adern in üblichen Deckenventilator-Verkabelungskonfigurationen

Zustände mit unbenutzter Ader, fehlender Ader und abgedecktem Leiter in der Verkabelung der Deckenbox deuten oft auf unvollständige oder eingeschränkte Steuerungslayouts hin, insbesondere wenn Neutralleiter, rote Ader oder empfängerbezogene Leiter nicht klar verfügbar sind. Diese Zustände können einschränken, wie eine getrennte Steuerung erreicht wird, und erfordern in der Regel eine Beurteilung durch einen Elektriker vor der Interpretation. Fehlende Leiter können Steuerungsoptionen auf verschiedene Weise einschränken:

• Unbenutzte Ader — kann einen Reserveleiter mit unklarer Funktion in der Verkabelung der Deckenbox anzeigen; erfordert eine Beurteilung durch einen Elektriker, um eine fehlerhafte Interpretation zu vermeiden.
• Fehlende Ader — das Fehlen eines erforderlichen Leiters wie des Neutralleiters kann den Ventilatorbetrieb einschränken und Optionen für getrennte Steuerung reduzieren.
• Abgedeckter Leiter — oft eine abgedeckte rote Ader oder ein unbenutzter Schalterzug; kann einen deaktivierten Pfad anzeigen, der keine getrennte Steuerung mehr unterstützt.
• Fehlender Neutralleiter — ein fehlender Neutralleiter in der Verkabelung der Deckenbox kann den Empfängerbetrieb einschränken und die Abhängigkeit zu empfängerbasierten Konfigurationen verschieben.

In der Praxis können diese Zustände zu kombinierter Steuerung anstelle getrennter Steuerung oder zu einer Verschiebung hin zur Empfängerabhängigkeit führen, wenn die direkte Schaltung eingeschränkt ist. Da die Leiterfunktion nicht allein durch das Aussehen bestätigt werden kann, bleibt eine Beurteilung durch einen Elektriker erforderlich, um sichere und nutzbare Konfigurationsoptionen zu bestimmen.

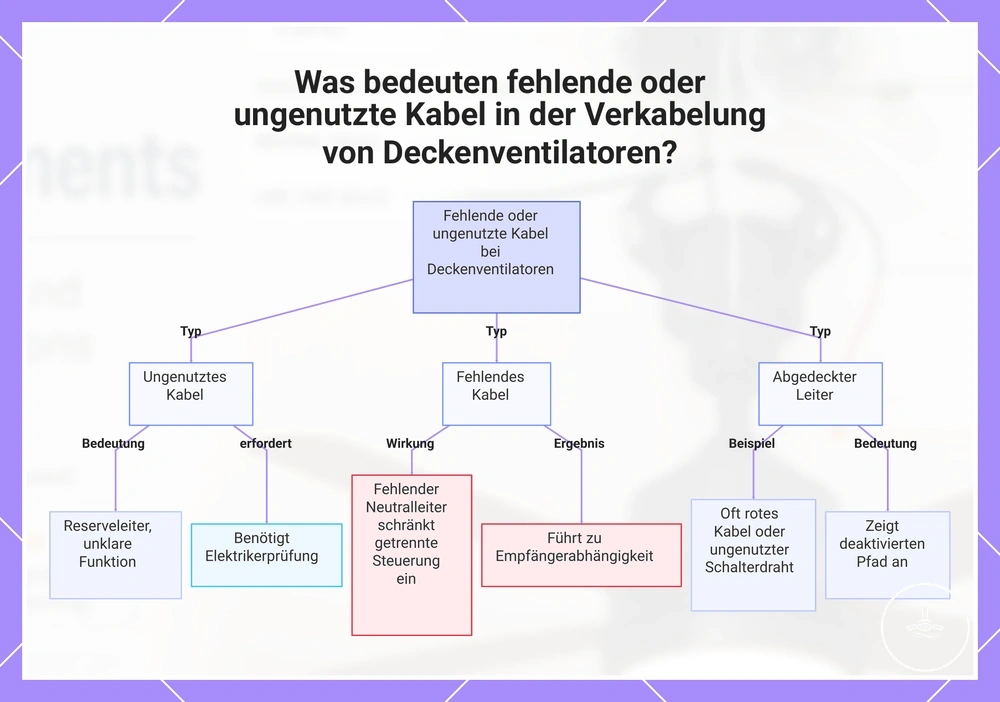

Diese Grafik zeigt die drei Hauptzustände fehlender oder ungenutzter Kabel in der Verkabelung von Deckenventilatoren und erklärt deren Bedeutung, Auswirkungen auf die getrennte Steuerung und Bewertungsanforderungen.

Steuerungslayouts, die die Verkabelung von Ventilator und Licht verändern

Das Steuerungslayout bestimmt, wie sich die Verkabelungsanforderungen für Deckenventilatoren zwischen Stromversorgung, Wandsteuerung, Funkempfänger, Ventilatormotor und Lichtausgang ändern. Die Verkabelungsstruktur hängt daher von der gewählten Steuerungsmethode ab und nicht von einem festen Leiteraufbau.

Das Steuerungslayout verändert das Verhalten der Verkabelungsbeziehung in verschiedenen Konfigurationen:

Steuerungslayout	Abhängigkeit der Verkabelung	Was sich ändert	Wichtigster Hinweis
Kombinierte Steuerung	Einzelner geschalteter Außenleiter vom Wandschalter	Ventilatormotor und Lichtausgang arbeiten gemeinsam	Schränkt getrennte Steuerungsoptionen ein
Getrennte Schalter	Mehrere geschaltete Außenleiter vom Wandschalter	Ventilatormotor und Lichtausgang arbeiten unabhängig	Kann zusätzliche Leiter in der Deckenbox-Verkabelung erfordern
Funkempfänger	Dauerhafte Stromversorgung zum Funkempfänger	Empfänger verteilt Strom an Ventilatormotor und Lichtausgang	Hängt von der Kompatibilität zwischen Empfänger und Stromversorgung ab
Gemischte Steuerung	Wandschalter plus Funkempfänger	Kombinierte Steuerung zwischen Wandschalter und Funkempfänger	Kompatibilität hängt von der Verkabelungskonfiguration ab

Die kombinierte Steuerung basiert auf einem einzelnen Wandschalter und einem einzelnen geschalteten Außenleiter, der typischerweise Ventilatormotor und Lichtausgang zusammenkoppelt. Konfigurationen mit getrennten Schaltern sind auf zusätzliche geschaltete Außenleiter angewiesen, was den Verkabelungsaufwand in der Deckenbox erhöhen kann.

Funkempfänger-Layouts verlagern die Steuerung in das Ventilatorgerät, wo der Funkempfänger die Stromverteilung an Ventilatormotor und Lichtausgang aus einer dauerhaften Stromversorgung übernimmt. Die gemischte Steuerung kombiniert die Eingabe des Wandschalters mit einem Funkempfänger und erzeugt einen hybriden Aufbau, bei dem Verkabelungs- und Steuerungsabhängigkeiten aufeinander abgestimmt sein müssen.

Wenn die Verfügbarkeit von Leitern oder die Verkabelung in der Deckenbox das gewählte Steuerungslayout nicht unterstützt, kann eine professionelle Beurteilung oder Neuverkabelung erforderlich sein. Für einen breiteren Kontext zu Steuerungsoptionen siehe Wandsteuerungen und smarte Steuerungen, das erklärt, wie Steuerungsmethoden die Verkabelungsstruktur beeinflussen.

Ein Wandschalter für kombinierte Ventilator- und Lichtsteuerung

Ein Wandschalter für kombinierte Ventilator- und Lichtsteuerung bedeutet, dass Ventilatormotor und Licht meist gemeinsam über einen gemeinsamen geschalteten Außenleiter arbeiten, sodass beide Funktionen bei Betätigung des Schalters gleichzeitig reagieren. In diesem Aufbau fungiert der einzelne Schalter als Steuerungspunkt, und die kombinierte Ventilator- und Lichtsteuerung ist das Standardergebnis, sofern kein interner Trennmechanismus vorhanden ist.

Dieser kombinierte Betrieb ist typischerweise auf eine einheitliche Steuerung beschränkt, eine Trennung kann jedoch unter bestimmten Bedingungen dennoch auftreten.

• Empfänger vorhanden — kann es ermöglichen, dass Ventilatormotor und Licht unabhängig voneinander arbeiten, auch wenn nur ein Wandschalter installiert ist.
• Internes Steuerungssystem — kann Ventilator- und Lichtfunktionen innerhalb des Geräts trennen, abhängig vom internen Design.
• Verkabelungseinschränkung — das Fehlen getrennter Leiter kann den unabhängigen Betrieb über einen einzelnen Wandschalter einschränken.

In den meisten Fällen erzeugt ein Wandschalter einen gemeinsamen geschalteten Außenleiter, der Ventilatormotor und Licht verbindet, während eine Trennung davon abhängt, ob ein Empfänger oder ein internes Steuerungssystem enthalten ist und durch das spezifische Ventilatordesign und die Verkabelungskonfiguration unterstützt wird.

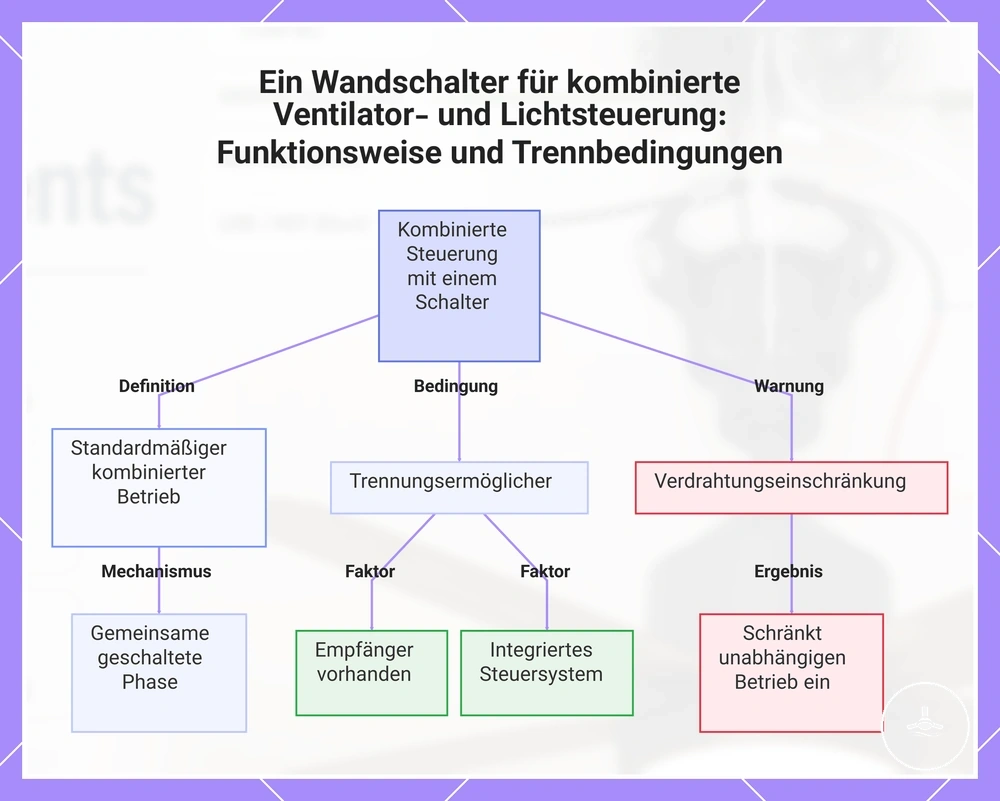

Dieses Diagramm erklärt, wie ein einzelner Wandschalter sowohl Ventilator als auch Licht gemeinsam steuert und unter welchen Bedingungen ein unabhängiger Betrieb möglich ist.

Getrennte Wandschalter für Ventilator- und Lichtsteuerung

Getrennte Wandschalter für die Ventilator- und Lichtsteuerung sind auf die Verfügbarkeit getrennter geschalteter Leiter angewiesen, wobei ein Ventilatorschalter den Ventilatormotor und ein Lichtschalter das Licht über unabhängige Pfade steuert. Dieser Aufbau ermöglicht einen getrennten Betrieb, da jede Funktion von ihrem eigenen geschalteten Leiter gesteuert wird, oft identifiziert durch Verkabelungssignale wie eine rote Ader für einen Stromkreis und eine blaue Ader für das Licht, oder durch ein kompatibles Steuerungssystem, das unabhängige Ausgänge unterstützt. Im Gegensatz zur kombinierten Schaltung, die einen gemeinsamen geschalteten Außenleiter verwendet, erfordern getrennte Wandschalter unterscheidbare Steuerungswege, um die Funktionen von Ventilatorschalter und Lichtschalter unabhängig zu halten.

Reserve- oder ungenutzte Leiter in der Deckenbox-Verkabelung können nicht als Unterstützung für den getrennten Betrieb angenommen werden, da ihre Rolle davon abhängt, wie der Stromkreis ursprünglich installiert und konfiguriert wurde. Selbst wenn zusätzliche Adern vorhanden sind, muss ihre Funktion überprüft werden, da sie möglicherweise nicht nutzbaren geschalteten Leitern für die Steuerung von Ventilatorschalter oder Lichtschalter entsprechen. In vielen Fällen sind eine korrekte Identifizierung und Bestätigung erforderlich, bevor eine Konfiguration mit getrennten Wandschaltern die Steuerung von Ventilatormotor und Licht zuverlässig und ohne Konflikte unterstützen kann.

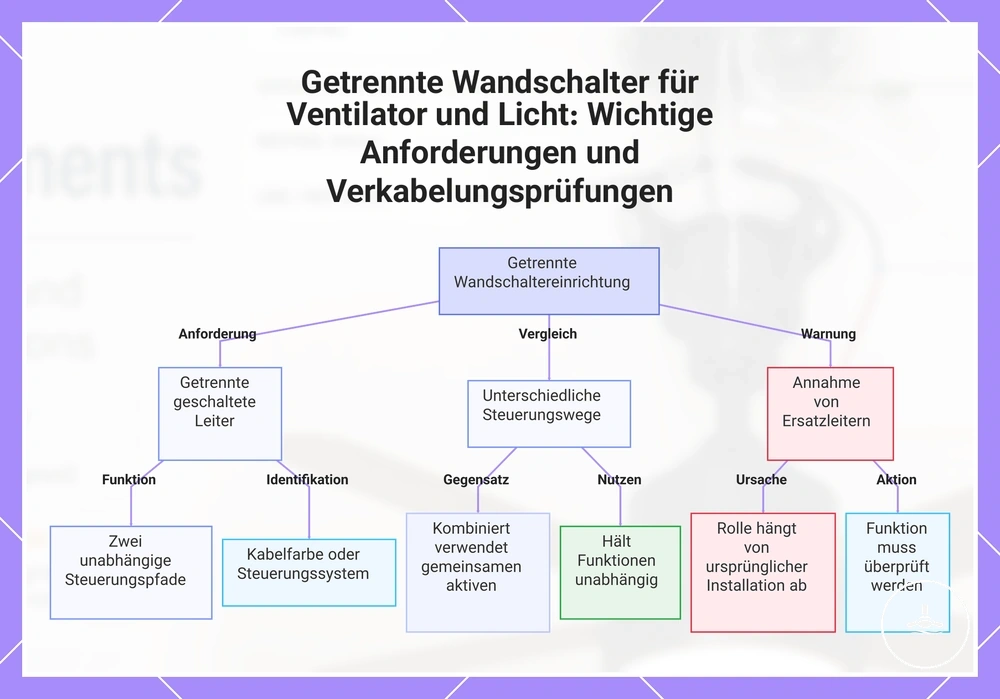

Diese Grafik erklärt, was separate Wandschalter für die Ventilator- und Lichtsteuerung benötigen, um ordnungsgemäß zu funktionieren, einschließlich der Anforderung getrennter geschalteter Leiter, eines Vergleichs mit kombinierter Schaltung und einer Warnung davor, anzunehmen, dass Ersatzleiter verwendbar sind.

Verkabelung des Funkempfängers zwischen Stromversorgung, Ventilatormotor und Licht

Die Verkabelung des Funkempfängers zwischen Stromversorgung, Ventilatormotor und Licht beschreibt die Positionierung eines Funkempfängers zwischen der eingehenden Versorgung und den ausgehenden Stromkreisen von Ventilatormotor und Lichtausgang. Der Funkempfänger ändert die Steuerungslogik, hebt jedoch nicht die Anforderung für die korrekte Handhabung der Verbindungen von Stromversorgung, Neutralleiter und Erde innerhalb des gesamten Verkabelungsaufbaus auf.

In dieser Konfiguration fungiert der Funkempfänger als Zwischensteuerungsmodul mit einem Eingangsanschluss, der Strom von der Versorgung erhält, und Ausgangsanschlüssen, die gesteuerten Strom an Ventilatormotor und Lichtausgang verteilen. Ein vereinfachter Verkabelungspfad kann wie folgt verstanden werden: Versorgung → Eingangsanschluss des Funkempfängers → Ausgangsanschluss des Funkempfängers → Ventilatormotor / Lichtausgang, während Neutralleiter und Erde für den Stromkreisbezug und die Sicherheitskontinuität Teil der versorgungsseitigen Verbindungen bleiben. Die genaue Anschlussbezeichnung und Ausgangstrennung können je nach Herstellerdiagramm variieren, daher sollte die Interpretation stets dem mitgelieferten Herstellerdiagramm folgen und nicht angenommenen Layouts.

Das Verhalten der Motordrehzahlsteuerung, der Lichtschaltung und des Fernbetriebs hängt davon ab, wie der Funkempfänger seine Ausgangsanschlüsse zuweist, aber diese Zuweisung ist nicht systemübergreifend universell. Unterschiede im Design des Empfängermoduls können beeinflussen, wie Ventilatormotor und Lichtausgang unabhängig oder gemeinsam gesteuert werden, selbst wenn die Versorgungsbedingungen korrekt bereitgestellt werden.

Verkabelung von Fernbedienung und Wandschalter in derselben Installation

Die gemischte Steuerung hängt davon ab, ob der Wandschalter geschaltete Spannung liefert, als Wandregler fungiert oder nur einen kompatiblen Empfänger mit Strom versorgt. Dies bestimmt, wie ein Funkempfänger und ein Wandschalter die Verantwortung in derselben Installation teilen. Die Interaktion zwischen Wandschalter, Funkempfänger und Ventilatorfunktionen wird durch die Steuerungsverantwortung definiert und nicht durch ein universelles Verkabelungsmuster, wobei die Ergebnisse durch Stromtrennung oder überlappende Steuerungsrollen geprägt werden.

Mini-Entscheidungsliste:

• Wandschalter liefert nur geschaltete Spannung an den Funkempfänger
• Die Wandreglerfunktion ist mit der Empfänger-Steuerlogik kompatibel
• Funkempfänger ist vorhanden und koordiniert Ventilatormotor- und Lichtausgangsfunktionen
• System ermöglicht Stromtrennung ohne überlappende Steuerungsbefehle

Wenn Funkempfänger und Wandschalter koexistieren, hängen die Ergebnisse davon ab, ob die Steuerung getrennt oder gemeinsam genutzt wird. Ein kompatibler Empfängeraufbau kann eine Stromtrennung unterstützen, bei der der Wandschalter nur geschaltete Spannung liefert und der Empfänger Ventilatormotor und Lichtausgang unabhängig verwaltet. Im Gegensatz dazu kann ein Steuerungskonflikt auftreten, wenn sowohl der Wandregler als auch der Empfänger versuchen, dieselbe Ventilator- oder Lichtfunktion zu verwalten, was zu überlappenden Befehlen führt, die den stabilen Betrieb stören.

Anschlusspunkte in der Deckenbox, Abdeckung, dem Empfänger und dem Lichtsatz

Die Anschlusspunkte im System des Deckenventilators beziehen sich auf die physischen Orte, an denen die Verkabelungsbeziehung über die Deckenbox, Abdeckung, den Empfänger, das Ventilatorgehäuse und den Lichtsatz verteilt ist. Diese Punkte definieren, wo der elektrische Anschluss und die strukturelle Integration erfolgen, während jede Komponente eine spezifische Rolle beiträgt, die je nach Installationsdesign und Konfiguration variieren kann.

Eine beschriftete Übersicht hilft dabei, zu ordnen, wo diese Anschlusspunkte existieren und wie sie sich auf Funktion und Risiko im gesamten System beziehen.

Ort	Anschlussrolle	Was zu identifizieren ist	Risiko bei Fehlidentifikation
Deckenbox	Primärer Versorgungseingang und struktureller Befestigungspunkt	Kabelzuführung und feste Montageposition	Verwechslung von struktureller Befestigung und elektrischen Anschlusspunkten
Abdeckung	Übergangsabdeckung und Verkabelungs-Schnittstellenbereich	Interner Kabelverlauf und Anschlussraum	Fehlinterpretation als rein strukturell kann den Verkabelungszusammenhang verschleiern
Empfänger	Steuerungsmodul zur Verteilung von Ventilator- und Lichtfunktionen	Eingangs-/Ausgangsanschlusspunkte für die Steuerungsverteilung	Falsche Zuordnung kann die Logik der Steuerungsverteilung stören
Ventilatorgehäuse	Motorgehäuse und Integration des elektrischen Ausgangs	Anschlussschnittstelle für die Ventilatormotorversorgung	Fehlidentifikation kann das Verständnis der funktionalen Leitungsführung beeinträchtigen
Lichtsatz	Anschlusspunkt der Lichtausgangsbaugruppe	Elektrischer Anschluss für die Beleuchtungsfunktion	Falsche Zuordnung kann die beabsichtigte Lichtsteuerungsfunktion trennen

Struktureller Montageort und elektrischer Anschlussort sind im physischen Raum miteinander verbunden, aber nicht dieselbe Funktion. Die Deckenbox oder Abdeckung kann die Montageunterstützung bieten, während die tatsächliche Verkabelungsbeziehung durch bestimmte elektrische Anschlusspunkte innerhalb oder zwischen den Komponenten erfolgt.

Elektrodosen-Befestigung, Erdung und Verkabelungs-Sicherheitsgrenzen

Elektrodosen-Befestigung, Erdung und Verkabelungs-Sicherheitsgrenzen hängen von der Befestigung der Elektrodose, der Erdung, Zugentlastung, dem Kabelzustand, der Kabelummantelung und der Arbeit eines Elektrofachmanns ab. Diese Faktoren bestimmen, ob eine Installation eines Deckenventilators mit Licht die Sicherheitsgrenzen einhält oder eine weitere Überprüfung erfordert, bevor eine Verkabelungsbeziehung als geeignet betrachtet werden kann.

Sicherheitsgrenzen werden durch strukturelle Befestigung, Ummantelungsintegrität und Kabel Schutz festgelegt, bevor eine Installationsbewertung erfolgen kann.

• Befestigung der Elektrodose — muss stabilen strukturellen Halt bieten, da unzureichende Befestigung ein Bewegungsrisiko und eine Fehlausrichtung des Ventilatorgehäuses erzeugen kann.
• Zugentlastung — muss die eingehenden Kabel sichern, da eine fehlende oder schwache Zugentlastung die Belastung der Leiter erhöhen und zu einem Überhitzungsrisiko beitragen kann.
• Kabelummantelung — muss die Leiter vollständig umschließen und schützen, da freiliegende Kabel die Stromschlaggefahr erhöhen und zu einer Beanstandung bei der Prüfung führen können.
• Kabelzustand — muss intakt und unbeschädigt sein, da eine verschlechterte Isolierung das Risiko von elektrischen Fehlern und Überhitzungszuständen erhöhen kann.
• Erdung — muss eine durchgehende Erdverbindung aufrechterhalten, da eine schwache Erdung die Stromschlaggefahr bei Fehlerzuständen erhöhen kann.
• Arbeit eines Elektrofachmanns — muss dort durchgeführt werden, wo erforderlich, da ungeprüfte Arbeiten zu nicht normgerechten Sicherheitsergebnissen und nicht bestandenen Prüfungen führen können.

Die Befestigung der Elektrodose und die Integrität der Erdverbindung beeinflussen direkt die Sicherheitsgrenzen, da strukturelle Instabilität ein Bewegungsrisiko verursachen kann, während Unterbrechungen der Erdung die Stromschlaggefahr erhöhen können. Zugentlastung und Kabelzustand beeinflussen ebenfalls die thermische Stabilität innerhalb der Kabelummantelung, indem sie Spannungspunkte reduzieren, die zu Überhitzung führen können.

Bevor mit einer weitergehenden Installationsentscheidung fortgefahren wird, sollte die Sicherheitsgrenze anhand der elektrischen Sicherheitsprüfungen überprüft werden, da die Befestigung der Elektrodose, die Erdung und der Zustand der Kabelummantelung innerhalb geprüfter Grenzwerte bleiben müssen, um Bewegungs-, Stromschlag- und Überhitzungsrisiken zu verringern.

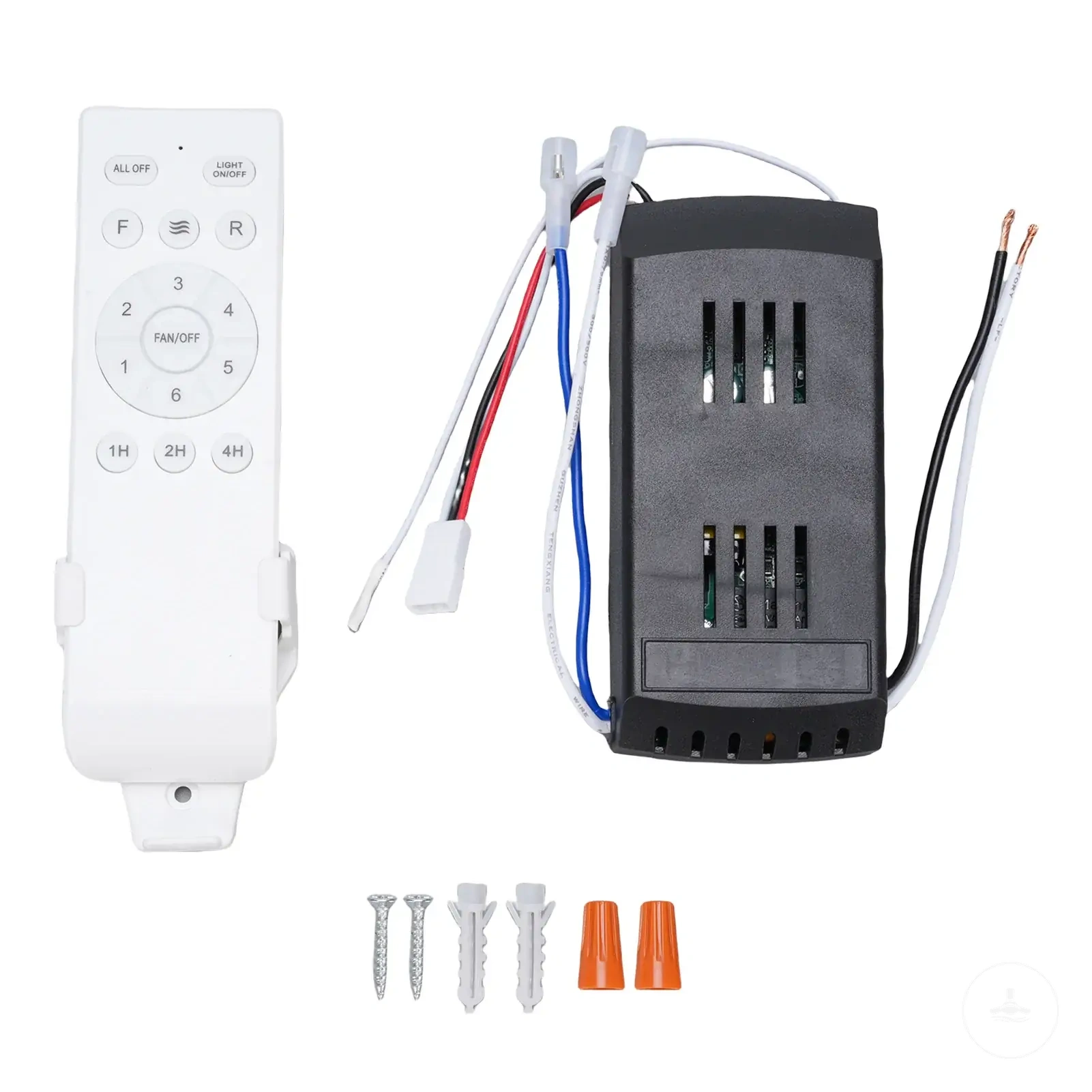

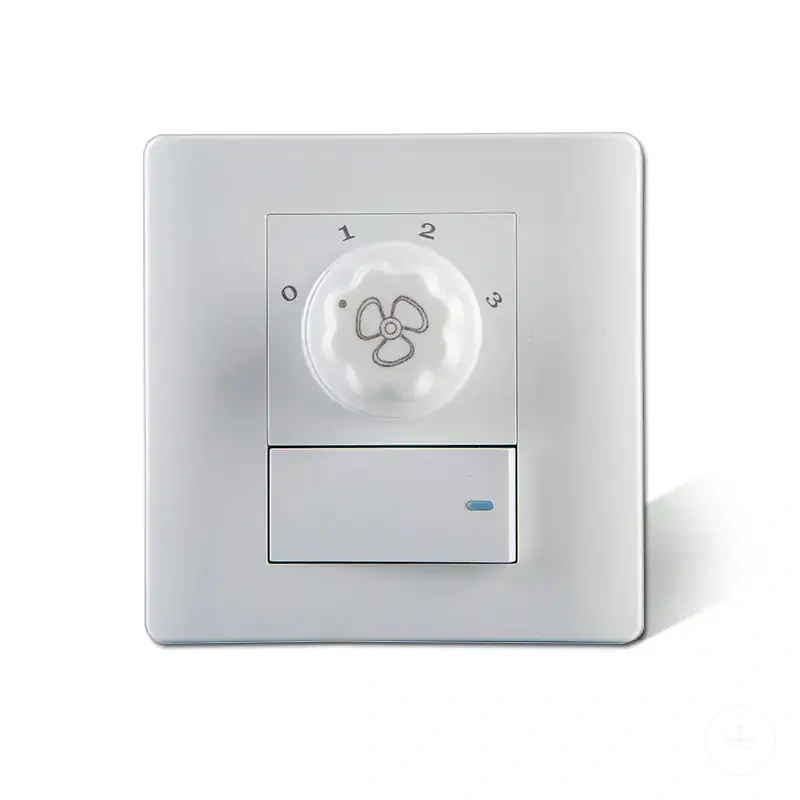

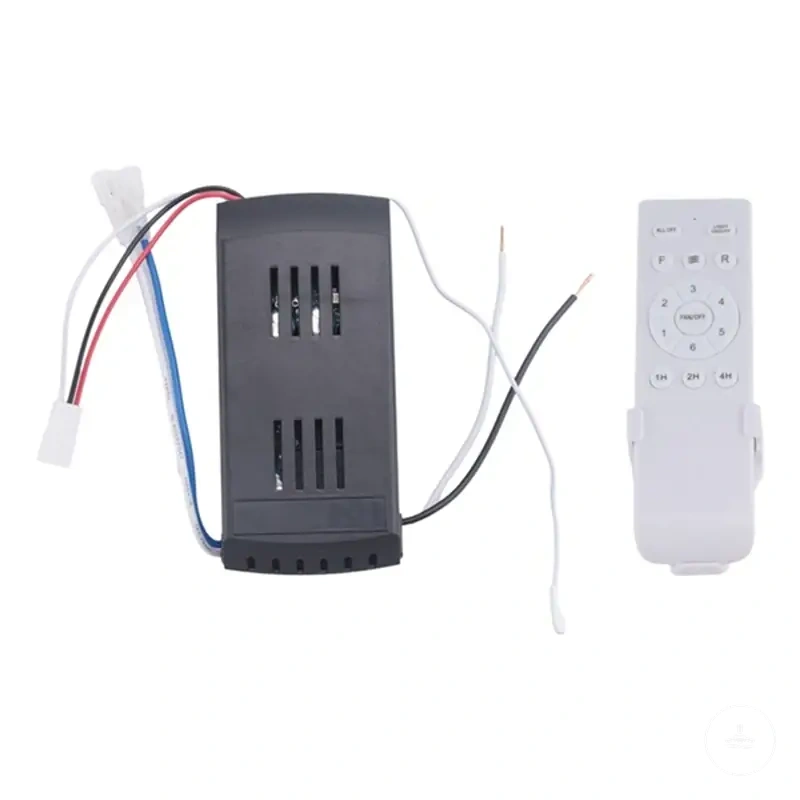

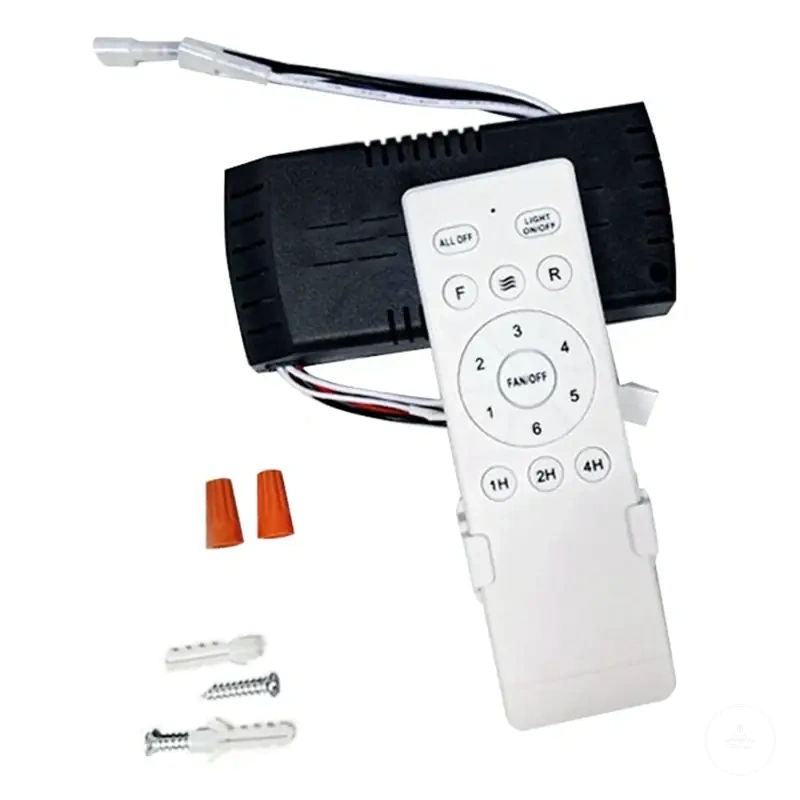

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

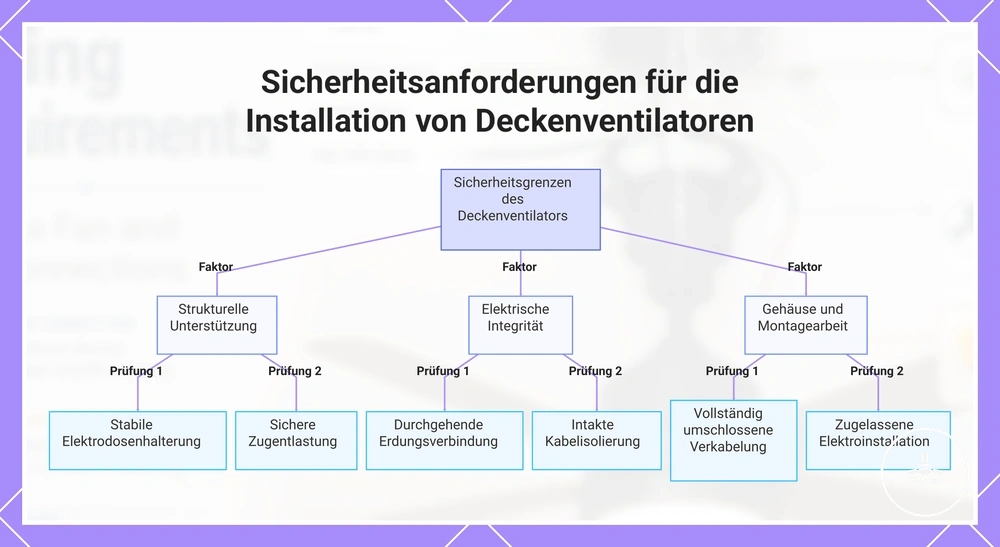

Dieses Diagramm zeigt die wichtigsten Sicherheitsanforderungen und Prüfungen, die festlegen, ob eine Deckenventilator-Installation die elektrischen Sicherheitsgrenzen einhält, einschließlich struktureller Unterstützung, elektrischer Integrität und Gehäuseprüfung.

Verkabelungsfehler, die das Funktionieren des Ventilatorlichts verhindern können

Ein nicht funktionierendes Ventilatorlicht hängt oft mit Verkabelungsfehlern zusammen, wie falscher Leiterzuordnung, Problemen am Empfängerausgang, lockeren Verbindungen, inkompatiblen Schalterkonfigurationen oder sicherheitsbezogenen Verkabelungsfehlern, bei denen der elektrische Pfad zum Lichtstromkreis unterbrochen oder falsch geführt ist, anstatt dass der Lichtsatz selbst defekt ist.

Jedes Symptom sollte einer wahrscheinlichen Verkabelungsbedingung zugeordnet werden, bevor ein defektes Bauteil angenommen wird, da Verkabelungsfehler und Steuerungskonflikte überlappende Ergebnisse im gesamten Ventilatorlichtsystem erzeugen können.

• Kein Licht | falsche Leiterzuordnung oder Problem am Empfängerausgang | kann darauf hinweisen, dass die Lichtzuführung den Lichtsatz aufgrund der Verkabelungszuordnung oder eines Fehlers im Steuerungspfad nicht erreicht.
• Unregelmäßiger Betrieb | lose Verbindung in der Kabelummantelung oder an Anschlusspunkten | kann auf einen instabilen Kontakt hindeuten, der eine zeitweise elektrische Durchgangsfähigkeit verursacht.
• Flackern | inkompatibler Schalter oder instabiler Empfängerausgang | kann auf ein schwankendes Steuerungssignal oder eine Lastfehlanpassung im Stromkreis hinweisen.
• Keine Reaktion | Sicherheitsfehler oder unterbrochener Versorgungspfad | kann auf eine vorgelagerte Verkabelungsunterbrechung hindeuten, die den Lichtstromkreis betrifft.

Probleme am Empfängerausgang und inkompatible Schaltertypen können ebenfalls zu verkabelungsbezogenen Ausfällen beitragen, bei denen das Steuerungssystem nicht richtig mit dem erwarteten Lichtstromkreispfad übereinstimmt, was je nach Konfiguration zu fehlendem Licht oder instabilem Betrieb führt.

Verkabelungsfehler sollten von Lampenausfall, Fernbedienungseinstellungen, Dimmer-Inkompatibilität oder internen Bauteilfehlern unterschieden werden, da diese ähnliche Symptome erzeugen können, ohne direkt mit der Leiterzuordnung oder der Verbindungsintegrität zusammenzuhängen.

Bei der Diagnose eines ceiling fan light not working ist es wichtig, verkabelungsbezogene Fehler von allgemeinen Systemproblemen zu unterscheiden, insbesondere wenn ein flickering ceiling fan light zeitweise in verschiedenen Steuerungsmodi oder Schalterzuständen auftritt.

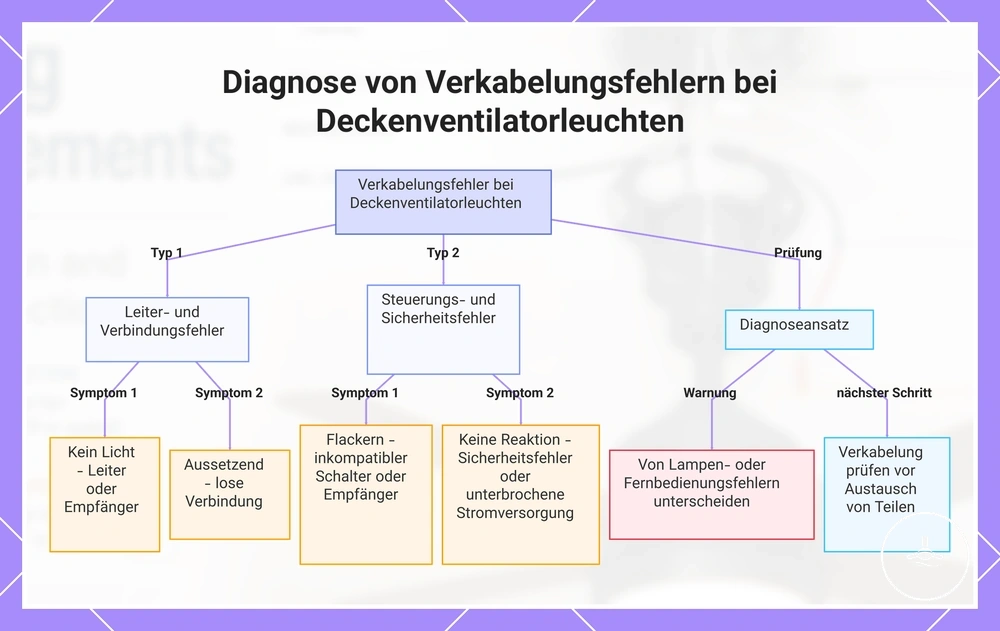

Diese Grafik ordnet häufige Symptome von Deckenventilatorleuchten ihren wahrscheinlichen Verkabelungsursachen zu und betont, dass vor dem Austausch von Komponenten andere Fehler ausgeschlossen werden müssen.
